ECT检测

涡流检测原理

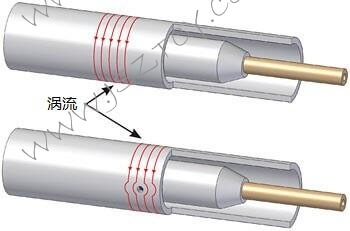

涡流检测就是运用电磁感应原理,将激励信号加到探头线圈,当探头接近金属表面时,线圈周围的交变磁场在金属表面产生感应电流。对于平板金属,感应电流的流向是以线圈同心的圆形,形似漩涡,成为涡流。涡流的大小、相位及流动形式受到试件导电性能的影响。涡流也会产生一个磁场,这个磁场反过来又会使检测线圈的阻抗发生变化。

因此当导体表面或近表面出现缺陷或测量的金属材料发生变化时,将影响到涡流的强度和分布,涡流的变化又引起了检测线圈电压和阻抗的变化,并利用这些变化就能准确探测出工件中的缺陷。

涡流检测以一种非接触方式对导电性材料进行检测。这种技术适用于探测和定量非铁性金属材料中的腐蚀、侵蚀、磨损、点蚀、折流板切口、壁厚损失以及裂缝等不连续性缺陷。

适用范围:

常规涡流技术适用于非磁性材料(例如奥氏体不锈钢、钛、镍)检测;远场涡流适用于铁磁性材料检测;旋转探头的涡流技术适用于检测管子中的纵向缺陷。

中特创业公司涡流技术简介:

我公司掌握了各种涡流检测技术,包括常规涡流、远场涡流、磁饱和涡流,配备了用于电站锅炉水冷壁检测的带爬行器的远场涡流系统、用于超高压管式反应器检测的旋转式涡流检测系统等。

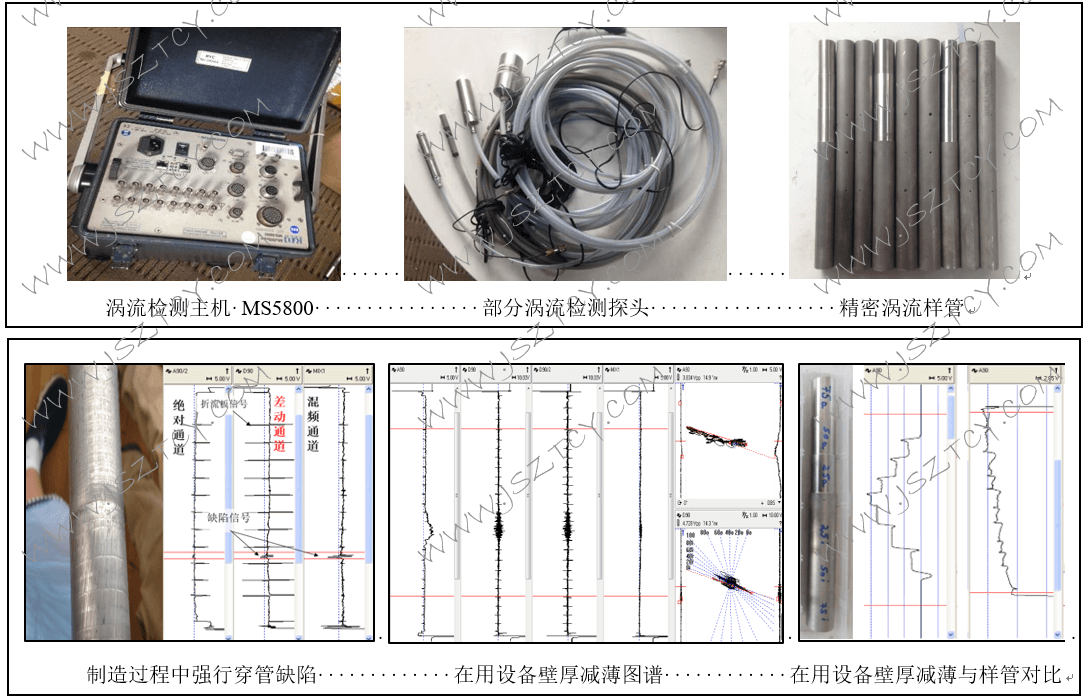

应用于各种换热器的内穿过式涡流检测系统:

此检测方法是一种最为常用的检测方法,有着很高的客户群,中特公司对换热器的涡流检测有着独到的经验,拥有多台国外先进仪器,有着领先的技术优势。结合公司其他检测技术(内旋转超声、管头拍片),能高质量为您提供服务。

磁饱和涡流

适用于弱磁性和铁磁性材质的涡流检测,灵敏度远超远场涡流。

应用于电站锅炉水冷壁检测的远场涡流检测系统:

是一种带爬行器的先进检测系统,不仅工作效率高,而且检测质量好,检验数据由电脑自动记录,可检出腐蚀、冲蚀、烧蚀等缺陷,查明壁厚减薄情况。

在用超高压管式反应器的涡流检测:

完成江苏省质监局科技项目《超高压管式反应器无损检测技术研究》,试验证明,使用了配备旋转式探头的专用设备,可以有效检出超高压管式反应器管壁内表面的纵向疲劳裂纹。
