LGWT检测

导波检测分为两种低频导波和高频导波

低频导波LGWT

简介:

超声导波检测技术利用低频扭曲波或纵波可对管路、管道进行长距离检测,包括对于地下埋管不开挖状态下的长距离检测。

超声导波的产生机理与薄板中的兰姆波激励机理相类似,也是由于在空间有限的介质内多次往复反射并进一步产生复杂的叠加干涉以及几何弥散形成的。导波检测能传播几十~几百米长距离而衰减很小,因此可在一个位置固定脉冲回波阵列就可做大范围的检测,特别适合于检测在役管道的内外壁腐蚀以及焊缝的危险性缺陷。低频导波长距离超声检测法适用于管道在役状态的快速检测,内外壁腐蚀可一次探测到,也能检出管子断面的平面状缺陷。

原理:

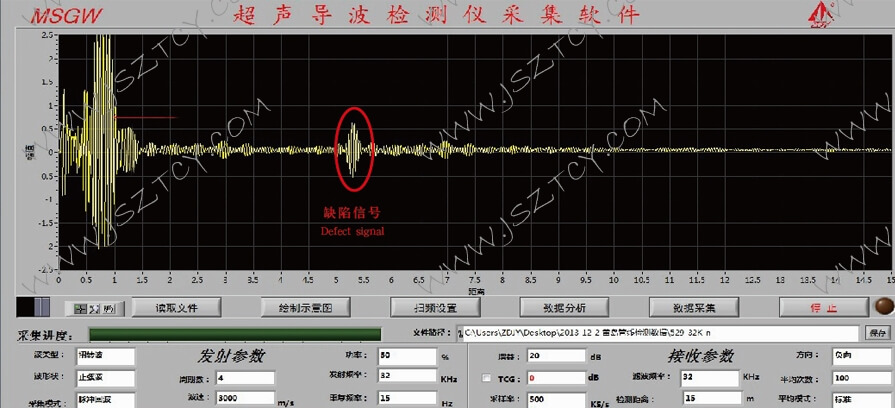

探头阵列发出一束超声能量脉冲,此脉冲充斥整个圆周方向和整个管壁厚度,向远处传播,导波传输过程中遇到缺陷时,缺陷在径向截面上有一定的面积,导波会在缺陷处返回一定比例的反射波,因此可由同一探头阵列检出返回信号反射波来发现和判断缺陷的大小。管壁厚度中的任何变化,无论内壁或外壁,都会产生反射信号,被探头阵列接收到,因此可以检出管子内外壁由腐蚀或侵蚀引起的金属缺损(缺陷),根据缺陷产生的附加波型转换信号,可以把金属缺损与管子外形特征(如焊缝轮廓等)识别开来。

低频导波的应用:

主要应用于管道检测,其特点是传播距离远,检测速度快,一次可扫查数十米甚至上百米长度。可检测出管道内壁或外壁的腐蚀和各种损伤,还可以探测出被遮蔽管道的焊缝和弯头的位置。检测空中和水下管道无需在空中或水下作业;检测被保温或绝热材料包复的管道,除安放探头的位置外可不破坏包复层。可以检测难以接近区段的管道,例如被墙壁,容器壁阻挡的管段。检测灵敏度约为管道截面积缺损的3%。

中特创业的优势:

参与了江苏省质监局科技项目,并成功将该技术于石化装置压力管道检测项目。
