专利2-敏度鉴定试块

江苏中特公司近期获得专利（2） 管子管板角焊缝射线检测高仿型灵敏度验证试块及装置 （证书号6177402）

本专利发明的用于管子管板角焊缝射线检测灵敏度鉴定试块，构思巧妙，结构合理，功能强大，性能完备，可用于各种材质、结构、规格的管头，完全满足标准规定的灵敏度鉴定试验要求，还可以进行企业为保证检测可靠性而要求进行的各种缺陷的检出试验。

江苏中特公司的管子管板角焊缝检测可靠性极高，是本专利发挥了重要作用。

试块原理与特点：

（1）研究表明，材质、结构尺寸、外形对T-T-RT的灵敏度有决定性影响，所以高仿试块强调在这三个方面，试块与真实工件必须高度相仿。用高仿试块的灵敏度试验与真实工件的灵敏度非常接近，误差极小。

（2）高仿试块可以把各种人工缺陷（点状、线状、面状）设制在焊缝的不同位置，例如焊缝根部（未焊透）、坡口边缘（未熔合）、焊缝中部（气孔）等。

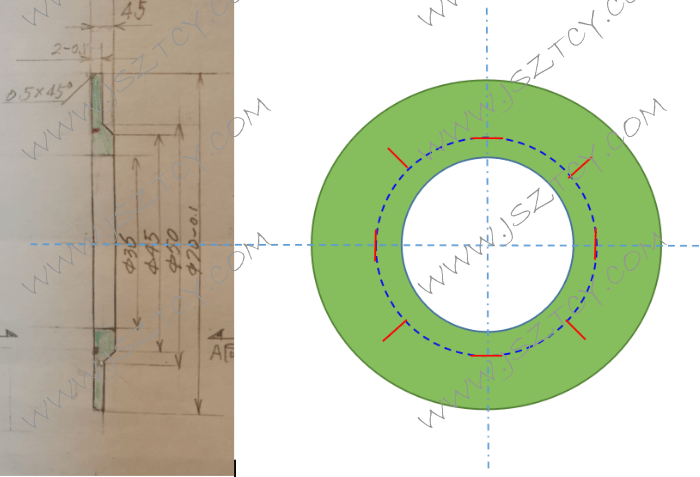

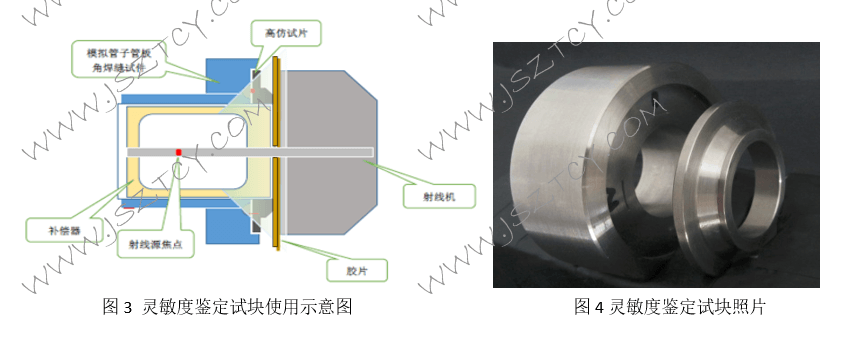

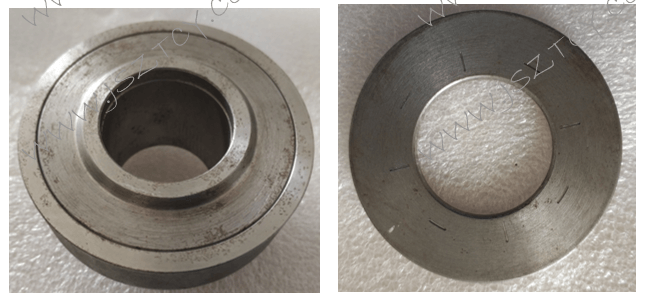

图1预制的缺陷是根部气孔和根部未熔合；图2预制的是焊缝中部缺陷，只要将试片分作两片加工（沿图中黑线切开），即可在焊缝的任何深度和任何位置预制缺陷（例如气孔和坡口未熔合）。图3和图4是灵敏度鉴定试块使用示意图和试块实物照片。

（3）高仿试块既适用于密封焊，也适用于强度焊；既适用于小直径管头，也适用于大直径管头。

（4）高仿试块制作无须焊接，可直接用机加工方法完成。

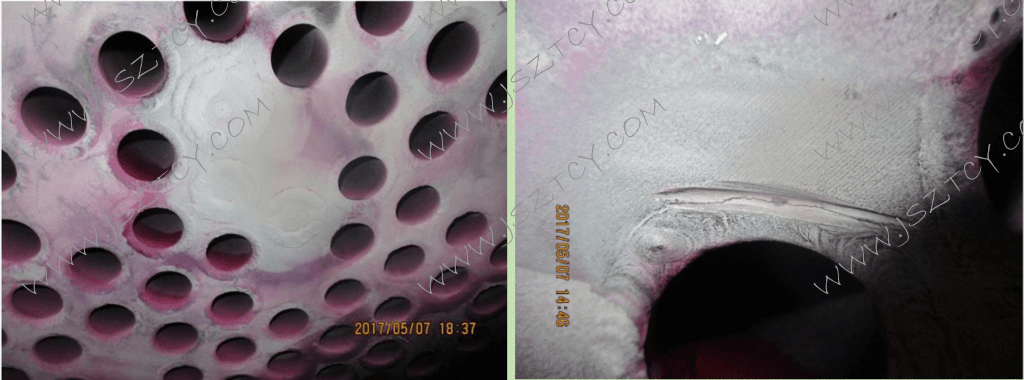

为某外国化工企业的换热器管子管板角焊缝射线检测项目进行裂纹检出工艺鉴定试验
