TOFD(Time-of-flight-diffraction technique 超声衍射时差法)检测技术是采用一发一收探头对工作模式、主要利用缺陷端点的衍射波信号探测和测定缺陷位置及尺寸的一种超声检测方法,具有可靠性好、检出率高、定量精度准、检测效率高、操作成本低、可记录性等优点。但TOFD技术并不要求对缺陷进行定性,缺陷类型一般分为表面开口型缺陷和埋藏型缺陷两类,其中表面开口型缺陷分为三小类:上表面开口缺陷、下表面开口缺陷、贯穿性缺陷;埋藏型缺陷分为三小类:点状缺陷、没有自身高度的线性缺陷、有自身高度的平面型缺陷。缺陷的类型及位置,高度及长度是TOFD技术的检测结果评定分级的基本依据。
常州JNHG公司的扬克缸检测是我公司众多的项目之一,现场除了常规的超声、磁粉检测外,还有TOFD检测。近期我公司员工在对其扬克缸的管板纵缝进行检测时,发现重大缺陷。此管板材质Q345R,焊接方式SAW,坡口型式双U型,规格67mm,要求II合格。我们根据NB/T47013.10-2015采用的TOFD探头组为2组:
探头型号
Type |
楔块角度
Wedge Angle |
楔块延迟
Wedge Delay |
探头间距
PCS |
时间窗口设置
Window Set |
扫查增量
Scan Step |
7.5MHzΦ4mm | 70° | 5.29us | 98mm | 21.33us~24.12us | 1mm |
5MHzΦ6mm | 60° | 5.29us | 186mm | 37.22us~44.28us | 1mm |
在对其焊缝检测时发现0-3m处有埋藏型缺陷:
编号 | 起始位置 | 长度 | 深度 | 高度 | 类型 | 备注 |
A1-0-1N | 0-1000 | 1000 | 45-55 | 0 | 埋藏 |
编号 | 起始位置 | 长度 | 深度 | 高度 | 类型 | 备注 |
A1-1-2N | 1000-2000 | 1000 | 45-55 | 0 | 埋藏 |
编号 | 起始位置 | 长度 | 深度 | 高度 | 类型 | 备注 |
A1-2-3N | 2000-3000 | 1000 | 42-55 | 0 | 埋藏 |

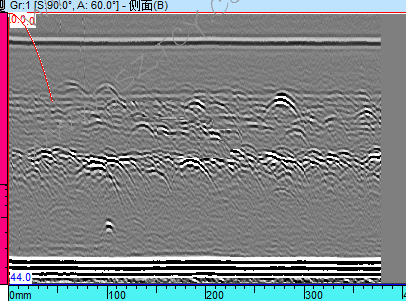

因整条纵缝都有缺陷,而且基本在同一深度,我们本着谨慎的原则,对管板母材也进行了TOFD检测,发现其母材上也出现了大面积的缺陷,具体如下图所示:
这是典型的埋藏型缺陷,经过厂方挖开后,发现内部是夹渣和气孔。
