PT案例-在役加氢反应器卸料口法兰密封槽裂纹

小编:溺水的鱼

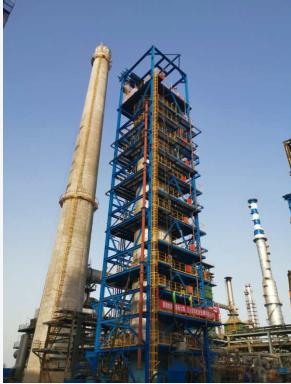

某石化业主迎来大检修,我司配合某院对石化内几套装置进行无损检测,其中这些装备中最重要的一个装置就是加氢反应器,如图示:

它是石化装置中制造技术最复杂,运行条件最苛刻的设备之一,所以更要严谨,根据检测要求,对所有的卸料口的法兰密封槽要进行100%的PT检测,图示法兰密封槽横切面:



经PT检测,有几个卸料口法兰密封槽帝有表面裂纹显示,如图示:



跟业主反映了之后,厂里非常重视,马上组织人员对法兰密封槽车一下看是否能消除,但是反而带出了底下更多的裂纹,如图示:



分析原因:通过咨询,密封槽出现裂纹的原因很多,有可能1:图中的裂纹以环向分布为主,导致应力腐蚀开裂的主要应力是受到紧固螺栓的约束应力,少量径向裂纹说明堆焊层的残余应力对开裂也有一定的影响。2:当初堆焊的时候焊接工艺没有控制好,再加上长期的高负荷运行,应力集中。所以对于这样的设备,密封面更是要注重检查,防止有裂纹遗漏。
