江苏中特创业设备检测有限公司2025年1月12日完成某单位Φ12×1mm管头结构的灵敏度试验。

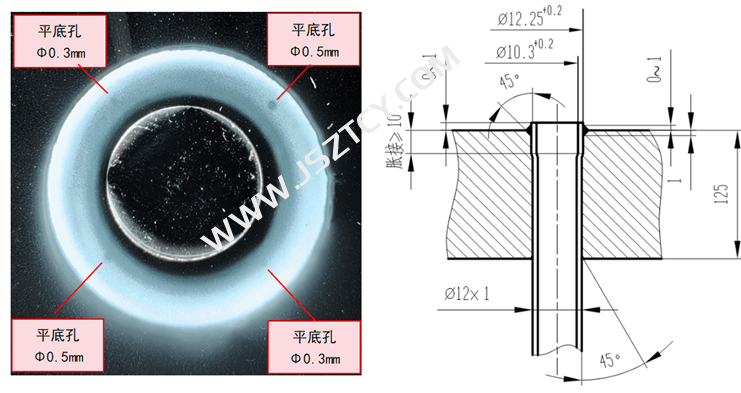

该管头结构见右下图。由于管子直径小,壁厚薄,管子伸出管板少,焊缝坡口浅,检测透照难度极大。杭州的一家企业制造的换热器产品需要对这种Φ12×1mm管头进行检测,约请一些检测公司进行了多次试检测,均告失败,底片上不仅看不到缺陷,甚至焊缝影像都无法看清。后来该杭州企业通过丹东一家公司联系江苏中特,希望能够拍出合格底片。

江苏中特曾经在2013年,2015年两次遇到Φ12×1mm管头的检测业务,当时曾经尝试过多种技术与工艺措施,得到的最好结果是底片上能看见焊缝,但由于没有制作灵敏度鉴定试块,所以并不能确定灵敏度达到要求。

这次江苏中特下决心要解决这个难题。攻关小组研究出一套新的工装和工艺,对杭州企业提供的焊缝试件拍片,把焊缝拍出来了。杭州企业又提出问题:如果焊缝中有小缺陷,底片上能不能看到?

为回答杭州企业的问题,攻关小组专门设计制作了Φ12×1mm高仿型灵敏度鉴定试块。试块的结构见NB/T47013.2,高仿试块的管子规格和焊缝外形尺寸与图纸及焊件高度相近,试片上加工了4个平底孔,包括两个Φ0.3mm平底孔,两个Φ0.5mm平底孔。

新的工装和工艺不负众望,透照得到的底片质量非常好,试片上4个平底孔在底片上清晰可见,左下图为底片翻拍的照片(友好提醒:手机翻拍的底片照片图像质量有损失,直接观察原始底片更清晰),试验获得圆满成功。

本次试验再一次证明,先进正确的检测工艺是获得管子管板角焊缝射线检测高灵敏度底片的关键。

强天鹏供稿
