江苏中特创业公司继 2021 年底研制出第一代管子管板焊接接头相控阵超声检测系统;2023 年底设计制造出大直径相控阵扫査器,在回收塔再沸器(管子规格Ф114.3×6.02)、多晶硅还原炉(管子规格中Ф133×11.5)等项目成功应用;2025 年初又传喜讯,研发人员成功完成管子管板焊接接头第二代系统的主机和软件设计研制。至此,管子管板角焊缝相控阵超声检测系统形成系列,功能齐全完善,完成国产化的攻关目标基本实现。
第二代管头角焊缝相控阵超声检测系统由三种规格扫査器组成,检测覆盖的管子管板焊接接头范围从内径中Ф15(Ф19×2)到内径Ф119(Ф133×7);第二代系统使用的国产主机体积为原先进口主机的五分之一,可携带性和操作性能更好;第二代软件增加了斜射扫查图像的 D扫描图和G扫描图,以及配套的信号测量功能,可提高不同方向延伸裂纹的发现、识别和测量能力。
江苏中特自行研发的管子管板焊接接头相控阵超声检测仪器系统(TTSPAUT)是国内和国外唯一在工程中成功实现规模应用的管子管板焊接接头相控阵超声检测装备,自 2022 年起在工程中正式应用,两年来已完成四十多种不同规格、尺寸、结构的管子管板焊接接头,覆盖的产品种类包括换热器、空冷器、急冷器、余热锅炉、多晶硅还原炉等,检测管子管板焊接接头数万个,为提高各种热交换化工设备的制造质量,减少使用过程中意外泄漏造成的停产、设备损坏和环境污染,杜绝火灾、爆炸等恶性事故发生发挥了显著作用。

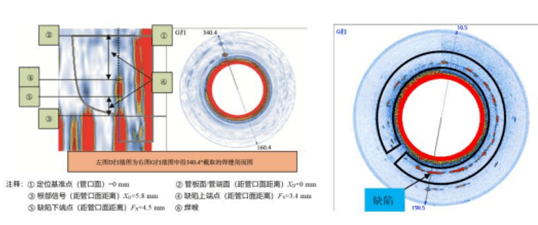

高压加氢空冷器管子管板焊接接头相控阵超声检测图谱
(管子规格φ25×2.5)

多晶硅还原炉管子管板焊接接头检测图谱
(管子规格φ133×7)
强天鹏供稿
