一个角座裂纹的检测
接到经常合作厂家的一个电话,电话中询问:“我们的设备发现了一个大裂纹,用什么方法测裂纹自身高度较好?”,“碳钢的吗?”,“是的”,“那就TOFD吧,测高很准的。”

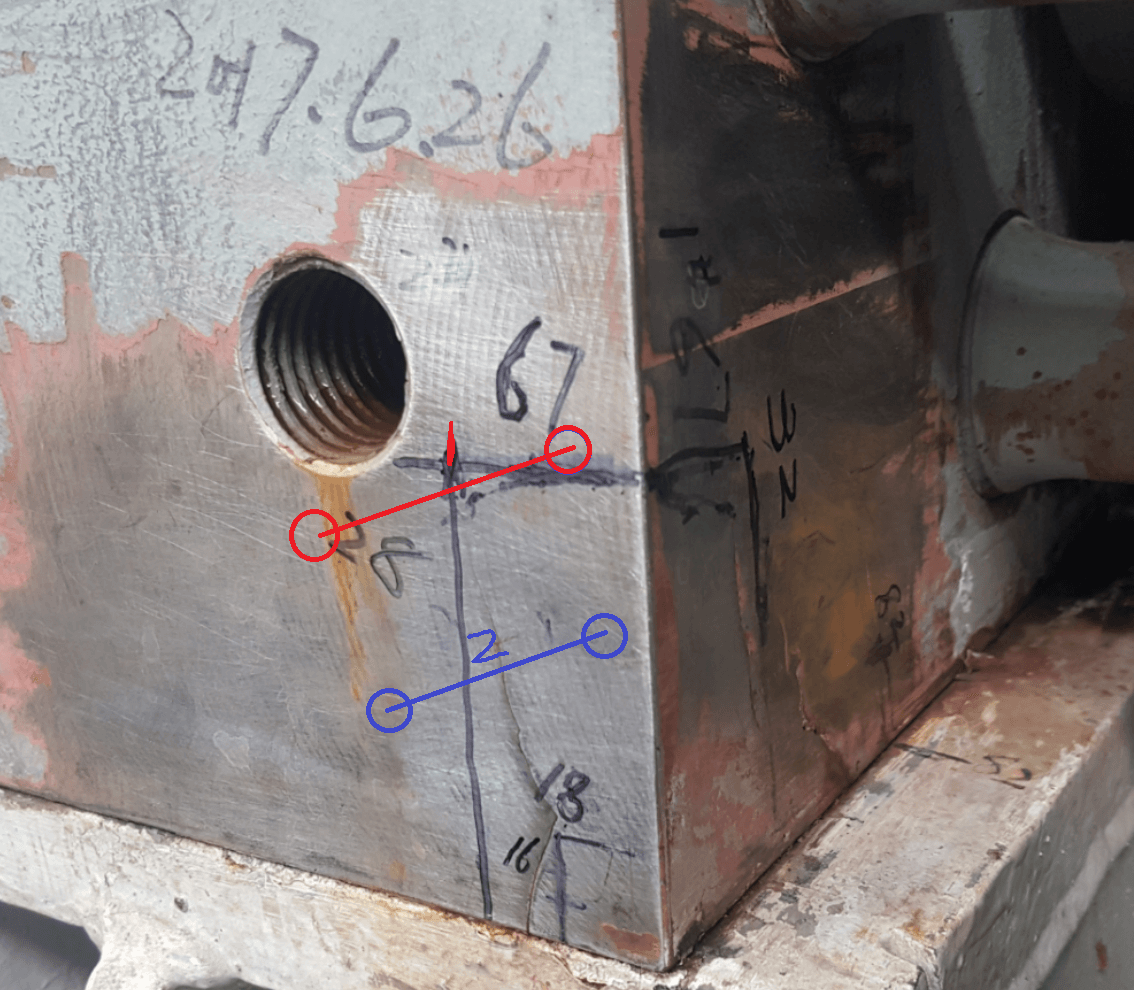

到了现场,就发现了上图这个东西,一个设备的座角。当时设备还在运行中,高压力,高振动,温度大约有70-80度。
现场目视明显有两条以上裂纹。TOFD裂纹测高,突然发现探头摆放位置不是很足了,所以工作前一定要仔细咨询了解现场情况。
后勉勉强强小PCS试一下,发现在1红色的位置,有直通波,应为太厚所以没底波,这个很正常;
当把探头移动到有裂纹处2蓝色的位置,TOFD图像上面什么也没有,很干净,无直通波,无底波,无缺陷波。
这是什么原因,是不是裂的太深了?是不是TOFD探头位置不够,都不是,后分析加猜想,是因为这个角从地面裂开了,就剩上面一点连接着,TOFD两个探头,发射探头的波,接收探头接收不到。见下面简图。
最后这个测高怎么办,发现其实常规超声直探头就可以了,从一侧检测另外一侧裂纹的深度位置等,具体怎么测量就不说了。
最后后面的一次拆机检修,进行的一次渗透检测,也说明的我们的猜测这个角已经裂开。
