郁飞
在特种设备无损检测领域，磁粉检测（MT）是检测铁磁性材料表面及近表面缺陷的核心手段之一，广泛应用于设备制造、安装及在用维保全流程。在容器内壁角焊缝检测中，由于焊缝结构复杂、应力集中显著，该区域历来是缺陷的高发地带。然而，在实际检测作业中，”角焊缝宽度辨识不清”问题时有发生，已成为检测人员因漏检而埋下安全隐患的关键痛点，亟需引起高度重视。
一、问题剖析：角焊缝宽度辨识不清的成因与危害
角焊缝由焊脚、熔合区与热影响区构成，其实际宽度受焊接工艺、操作水平、焊脚尺寸设计等多重因素影响。在容器内壁这一特殊检测场景下，检测人员难以准确界定焊缝有效检测宽度，主要原因集中在以下几方面：
1. 结构视野受限：容器内壁多为曲面，角焊缝处于母材与焊缝的交界转角处，曲面反射与光线阴影干扰大，常规目视难以精准区分焊缝与母材的过渡边界，易出现“宽判窄”或“窄判宽”的情况。
2. 焊接质量波动影响：实际生产中，部分角焊缝存在焊脚不均、焊趾不规则、余高凸起或凹陷等焊接缺陷，这些形态偏差会进一步模糊焊缝边缘的自然界限，干扰检测人员的视觉判断。
3. 检测标准认知偏差：部分一线检测人员对《NB/T 47013-2015 承压设备无损检测》等标准中“角焊缝检测区域”的界定理解不深，混淆了“焊脚尺寸”与“有效检测宽度”的概念，误将母材覆盖范围纳入检测区，或遗漏了焊缝边缘关键区域。
这一问题直接导致的后果，便是漏检。焊缝表面裂纹、气孔、夹渣、未焊透等缺陷极易隐藏在被误判的”非焊缝宽度”范围内。一旦设备投入运行，这些未被发现的缺陷在压力、温度等工况作用下，可能扩展为宏观裂纹，进而引发泄漏、爆炸等重大安全事故，后果不堪设想。因此，准确界定角焊缝有效检测宽度，是保障检测质量、防范安全风险的首要前提。
二、标准界定：角焊缝有效检测宽度的核心准则
要从根源上解决漏检问题，首先必须统一认知，精准把握角焊缝有效检测宽度的核心标准。根据行业通用规范，结合磁粉检测的工艺特点，角焊缝的有效检测宽度应包含以下两部分：
1. 焊脚宽度：即角焊缝两直角边的实际覆盖宽度，是焊缝金属的核心区域，也是缺陷分布的密集区。
2. 焊趾及过渡区：焊缝与母材的交界区域（焊趾），以及宽度不小于5mm的热影响区过渡范围。这一区域是应力集中点，更是表面裂纹、未焊透等缺陷的高发地带，绝不可轻易排除在检测范围之外。
综上，角焊缝有效检测宽度=焊脚实际宽度+两侧焊趾及热影响区的必要覆盖宽度。检测人员须以此界定为基准，严格把控检测范围，避免因视野偏差、形态干扰导致的宽度误判。
三、操作规范：提升角焊缝宽度辨识与检测精度的实施策略
针对容器内壁角焊缝的检测难点，结合磁粉检测的工艺特性，可从以下几方面优化操作流程，把控检测质量：
（一）检测前：精准规划，夯实基础
1. 对照图纸，初判宽度：检测前，仔细查阅设备设计图纸与焊接工艺卡，明确角焊缝的理论焊脚尺寸、焊缝类型及结构要求。结合图纸标注，初步预估焊缝有效检测宽度范围，做到心中有数。
2. 表面预处理，消除干扰：对容器内壁角焊缝进行彻底的表面清理，去除油污、铁锈、氧化皮及焊接飞溅物。确保焊缝与母材的界限清晰可见，为后续宽度辨识创造良好条件。必要时可采用打磨、抛光等方式优化表面状态。
3. 规范磁粉施加，保障灵敏度：根据焊缝宽度、材质及检测要求，选择合适的磁粉（湿法或干法）、磁悬液浓度与施加方式。确保磁粉能够均匀附着在焊缝及周边区域，避免因磁粉覆盖不均导致的缺陷漏判。
（二）检测中：细致观察，精准操作
1. 多维度辨识焊缝宽度：检测时，摒弃单一视角观察，采用“多角度、多距离”结合的方式辨识焊缝边缘。利用手电筒侧光照射焊缝，通过光影变化凸显焊缝与母材的过渡界限；清晰识别焊趾位置，避免将热影响区误判为非检测区。
2. 以缺陷为导向，反向验证宽度：在磁粉检测过程中，若发现磁痕显示异常，需立即围绕异常区域扩大检测范围，反向验证该位置是否处于预设的有效检测宽度内。若异常磁痕位于疑似“非焊缝区”，需先重新确认焊缝宽度边界，再判定缺陷性质与检测结果有效性。
3. 严控磁化工艺，覆盖全宽度：采用合适的磁化方法（如触头法、线圈法、磁轭法），确保磁化磁场能够有效覆盖整个预设的有效检测宽度。避免因磁化范围不足，导致焊缝边缘或热影响区出现磁场强度不够，进而产生漏检。
（三）检测后：复核复盘，规避疏漏
1. 逐处复核宽度边界：检测完成后，对所有检测过的角焊缝，再次复核焊缝宽度边界的辨识情况。重点检查焊趾处、焊缝过渡不规则区域等易混淆点位，确保无遗漏检测区域。
2. 记录归档，可追溯管理：详细记录每一条角焊缝的缺陷情况及判定结果。建立完整的检测档案，便于后续设备维保、事故追溯时查阅。
3. 总结经验，优化认知：针对检测中出现的宽度误判案例，及时组织复盘分析。通过交流共享、案例教学等方式，统一检测人员对焊缝宽度的认知标准，减少人为误差。以下三张图片为现场检测复检前、后发现的缺陷情况。经查，造成该情况的原因是现场工作人员界定该焊缝的有效检测宽度有误，其实际角焊缝检测宽度不足有效检测宽度的一半，从而导致漏检。

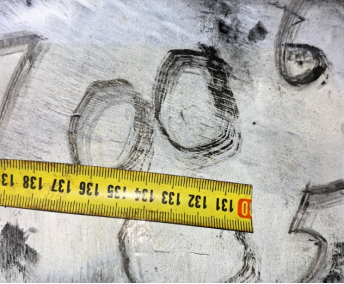

图1复检前

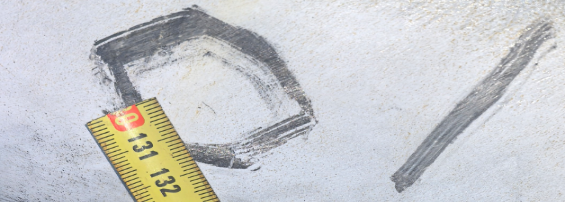

图2 复检后

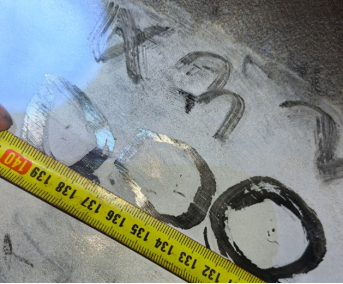

图3复检后
四、总结与启示：以细节把控筑牢安全检测防线
容器内壁角焊缝的磁粉检测，是保障特种设备安全运行的关键环节。”焊缝宽度辨识不清”看似是操作中的微小细节，实则是安全检测中”细节决定成败”的典型体现，容不得半点马虎。
对于检测人员而言，须不断强化标准学习与实操训练，将角焊缝有效检测宽度的界定理念内化于心、外化于行，摒弃”大概、差不多”的粗放思维，以”精准、细致、严谨”的态度对待每一次检测作业。
对于检测机构与企业而言，应切实加强对一线人员的培训与考核，建立完善的质量控制体系，通过标准化流程、常态化复盘机制，从制度层面有效规避因宽度辨识不清导致的漏检风险。
唯有把每一个细节做到极致，把每一处焊缝都纳入全面检测范围，方能真正筑牢特种设备安全的”防护网”，守住安全生产的底线。这也是我们无损检测人肩负的职责与使命。
