江苏中特创业设备检测有限公司的两项主打检测技术——内涡流检测和IRIS检测在4月份南京某化工厂大修中表现出色,检测出多根在用换热器的换热管减薄严重,超过许可范围,为化工厂下一步生产排出了隐患。
检测出超标的换热管很多,再此不一一列举,选出两例最为明显的案例分享一下:
案例1:内旋转超声检测(IRIS)发现换热管壁厚减薄严重。

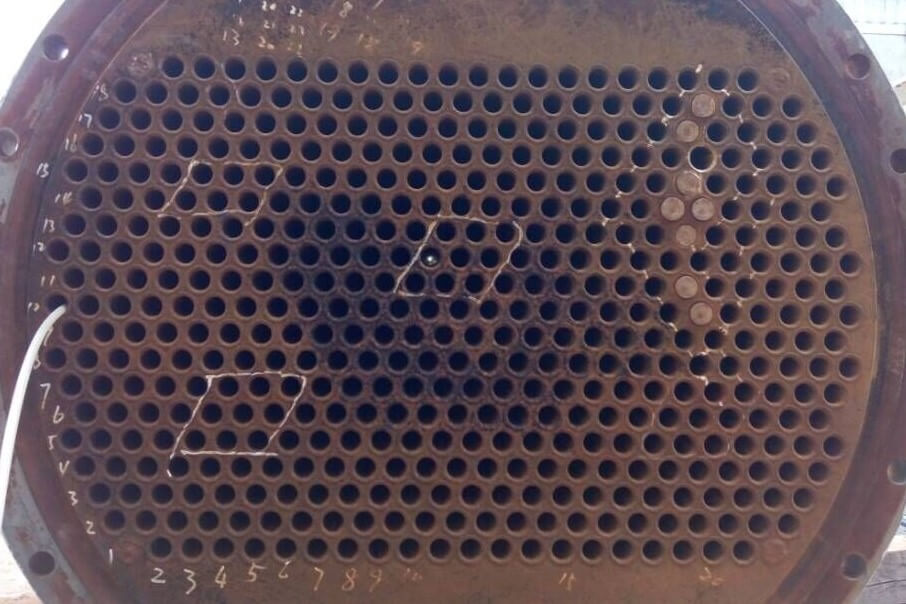

上图为受检设备管板图,该设备使用时间较长,部分管子出现泄漏,化工厂方面发现后已做堵管处理,在经过我司的IRIS检测后发现,在堵管区附近的换热管多有减薄显示,最多的竟已减薄60%。

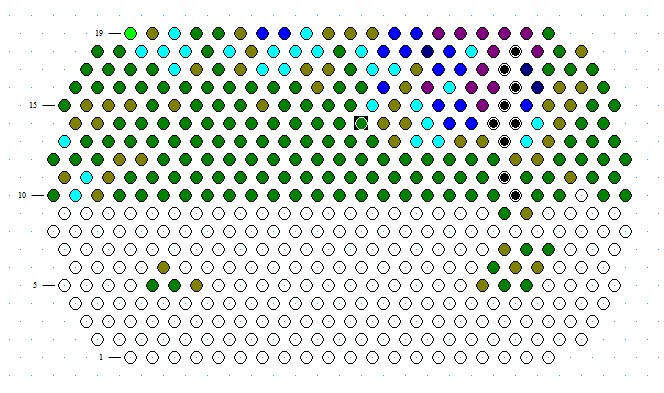

上图为该台设备受检换热管的减薄情况,现拿出其中一根的检测图谱与大家探讨:
图左上方蓝色区域为整个管子展开图,其中的颜色变化表示壁厚减薄情况,蓝色为为发生减薄部位,其余不同颜色的现实均表示不同程度的管壁减薄,可以看见图上有有两个区域减薄很严重;。
图右上方区域为管子的横截面图,可以分辨出减薄是出现在换热管的内壁还是外壁;图中左下方显示为管子沿长度方向剖面图,同样可以显示出内外壁减薄情况;图右下方就是红十字光标所在点的具体数值,最高可以精确到0.05mm。检测人员根据这四块对换热管的减薄和缺陷情况进行判读。
经过分析,发现腐蚀处为换热器壳层靠近接管处,容易出现由于物料冲刷引起的减薄。
案例2:涡流检测(ET)发现换热管管壁减薄。

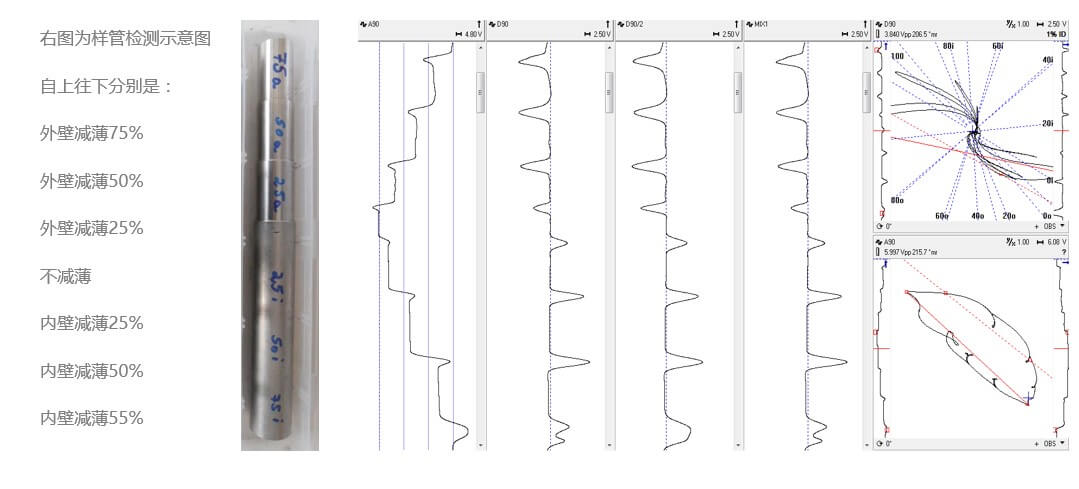

上图中左侧为样管。检测图中最左边的每一个台阶对应着每一个减薄显示。
在通过对各种类型样管的校准后在对于设备进行检测。

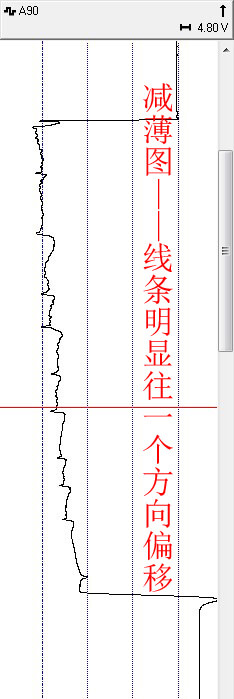

检测后发现换热管有减薄显示,上面两张图分别是有减薄和没有减薄的两根换热管,左图基本无减薄,右图有减薄显示。
在和样管对比后可以发现,此管子内壁已经达到了25%的减薄。随后我们通过内窥镜的检测,发现此根确实有台阶状减薄。
通过和业主讨论,推断有可能是管子在制造过程中出现不规则环装台阶,后经过使用导致此处出现减薄。
