【案例】锅炉磁粉检测典型裂纹缺陷

对于压力容器来说，裂纹是最危险的缺陷之一，将此类缺陷及时检测出，对于企业可以说是一种幸运，而对于我们检测人员来说则是必须肩负的使命。

今年5月我司在对某电厂的锅炉检测中发现三处裂纹：

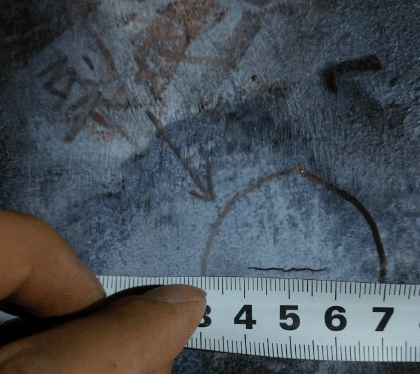

1. 在对右侧分隔屏进口集箱的三通（材质为12Cr1MoVG）进行磁粉探伤时，在炉前侧的集箱环缝上发现一条横向裂纹，裂纹长度约为28mm。如下图所示：

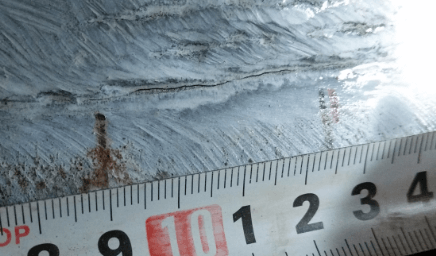

2. 对低过出口至分隔屏进口管道的三通（材质为：SA-106B）处进行磁粉检测时，发现位于三通上部的环缝上焊缝熔合线处有一条长约59mm的裂纹。如下图所示：

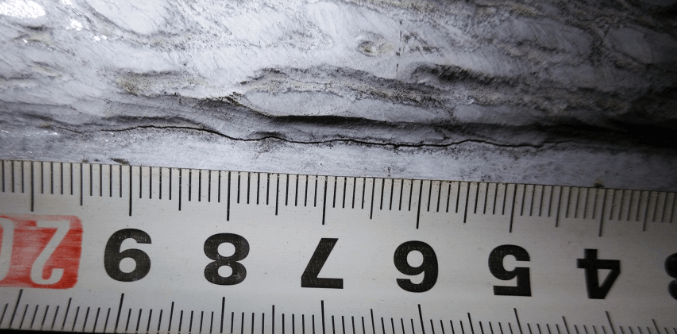

3. 在对右侧高再进口集箱的三通(材质为：12Cr1MoVG)处进行磁粉探伤时，发现在三通管道上环缝焊缝熔合线位置有一条长约32mm的裂纹。图片如下所示：

今年5月，我司在某电厂对其锅炉进行检测时在集箱处发现大量裂纹。

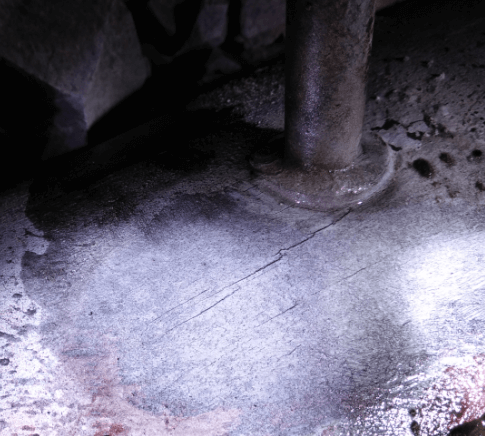

 首先，是在其仪表管角焊缝以及其热影响区附近的母材(材质为：15CrMoG)处发现多条裂纹，裂纹显示如下：

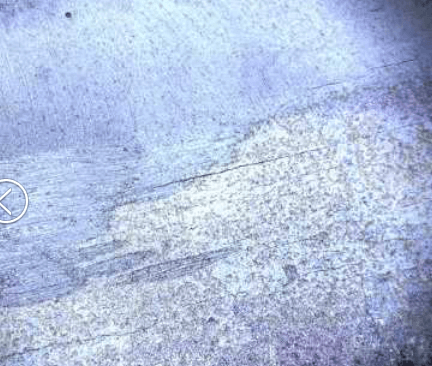

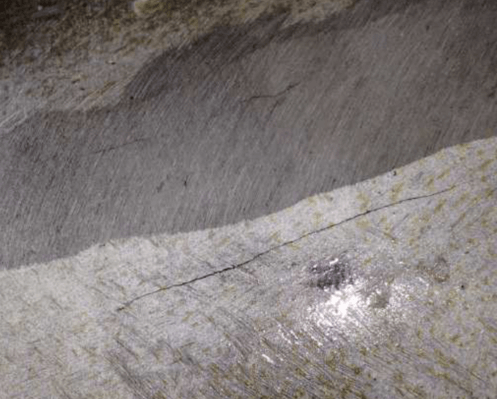

大量的裂纹出现是不同寻常的，于是我司检测人员在消缺打磨过程中又对其他母材处进行了磁粉检测，果然发现集箱母材上存在多处裂纹：

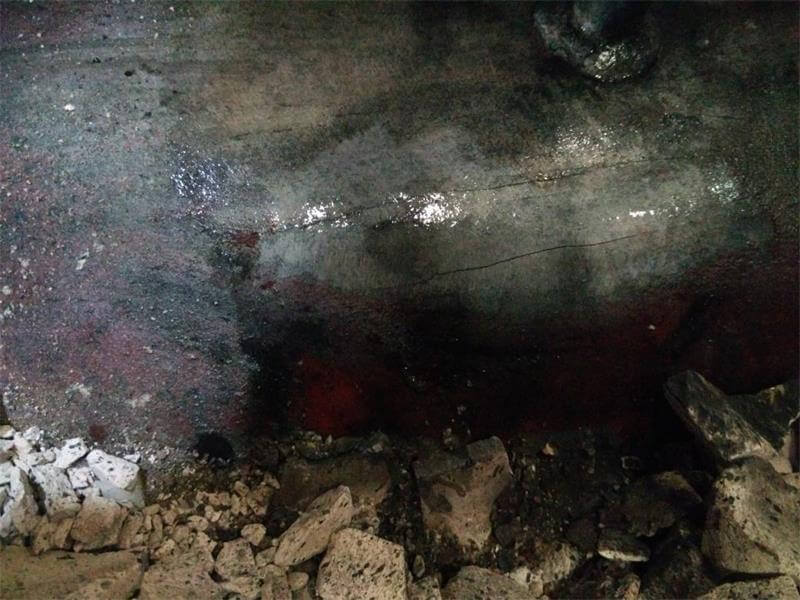

经过打磨检测后发现该集箱裂纹越磨越多，最后覆盖了集箱上表面大部分：

该集箱裂纹可能是在上次检验周期结束后，未做好保温所造成的，或者由于仪表管的冷凝水回流造成冷热不均引发的，该公司最后选择换掉该集箱。
