TOFD环缝检测案例

编辑：爱猫的鼠

TOFD(Time-of-flight-diffraction technique 超声衍射时差法)检测技术是采用一发一收探头对工作模式、主要利用缺陷端点的衍射波信号探测和测定缺陷位置及尺寸的一种超声检测方法，具有可靠性好、检出率高、定量精度准、检测效率高、操作成本低、可记录性等优点。但TOFD技术并不要求对缺陷进行定性，缺陷类型一般分为表面开口型缺陷和埋藏型缺陷两类，其中表面开口型缺陷分为三小类：上表面开口缺陷、下表面开口缺陷、贯穿性缺陷；埋藏型缺陷分为三小类：点状缺陷、没有自身高度的线性缺陷、有自身高度的平面型缺陷。缺陷的类型及位置，高度及长度是TOFD技术的检测结果评定分级的基本依据。

常州JNHG公司的扬克缸检测是我公司众多的项目之一，现场除了常规的超声、磁粉检测外，还有TOFD检测。对其扬克缸的环缝进行检测时，发现重大缺陷。此管板材质Q345R，焊接方式SAW,坡口型式双U型，规格50/65mm，要求Ⅱ合格。我们根据NB/T47013.10-2015采用的TOFD探头组为2组：

探头型号 Type	楔块角度 Wedge Angle	楔块延迟 Wedge Delay	探头间距 PCS	时间窗口设置 Window Set	扫查增量 Scan Step
7.5MHzΦ4mm	70°	5.29us	65mm	15.6us~底波	1mm
5MHzΦ6mm	60°	5.29us	150mm	29.7us~转换波	1mm

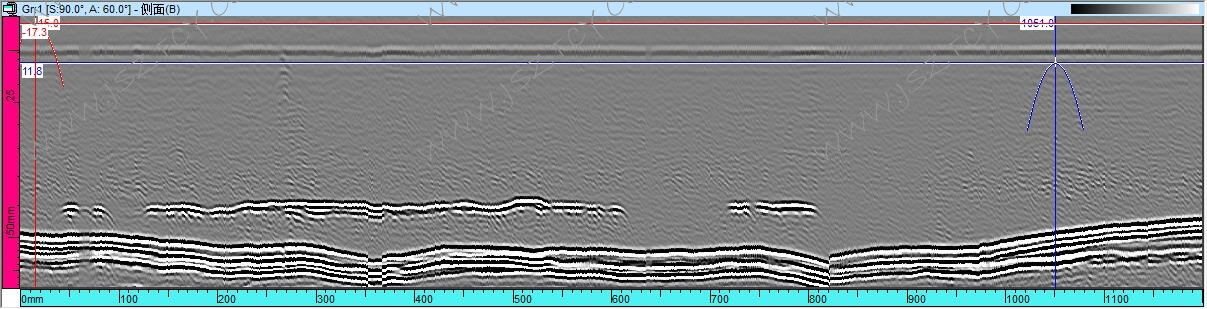

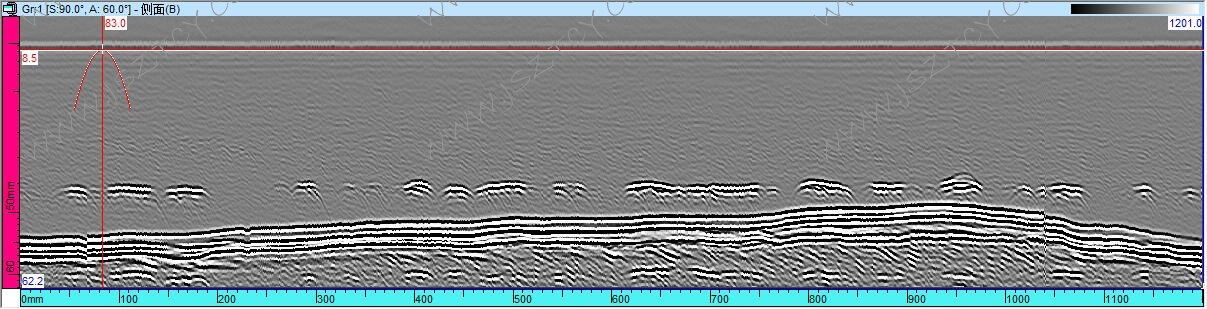

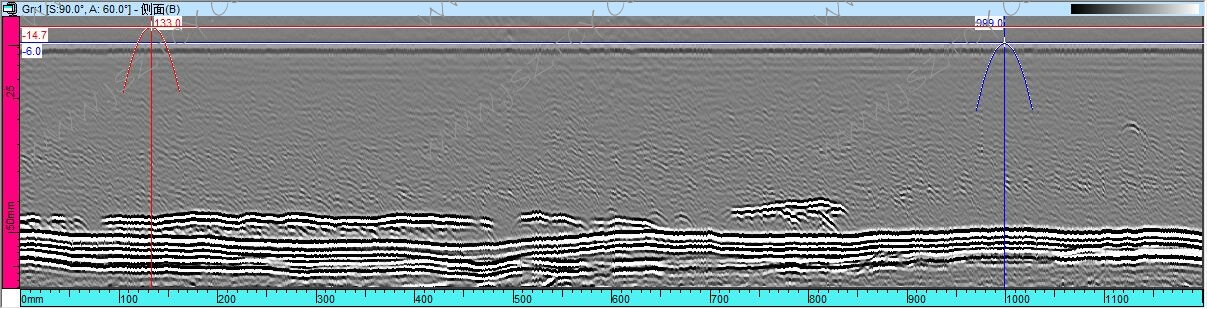

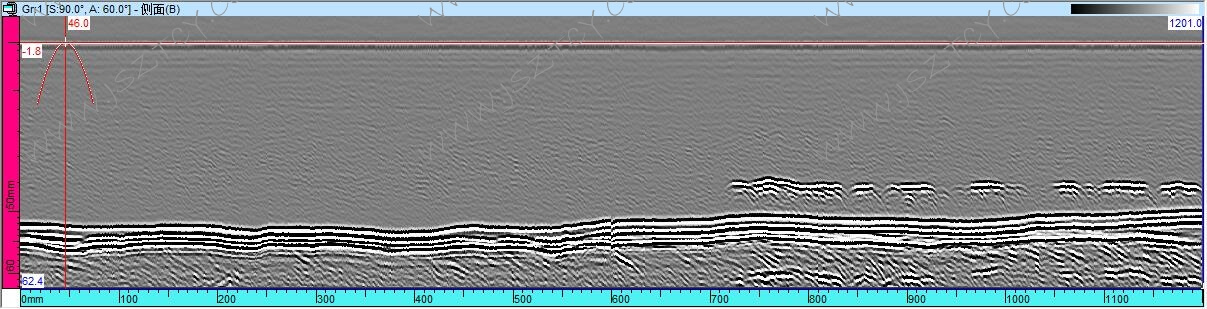

在对其焊缝检测时发现B1和B2处有大量埋藏型缺陷

编号	起始位置	长度	深度	高度	类型	备注
B1-3-4B	728-1000	272	44-46	2	埋藏	返修

编号	起始位置	长度	深度	高度	类型	备注
B1-4-5B	0-1000	1000	43-47	4	埋藏	返修

编号	起始位置	长度	深度	高度	类型	备注
B2-0-1B	0-832	832	44-49	5	埋藏	返修



编号	起始位置	长度	深度	高度	类型	备注
B2-7-8B	51-800	749	44-47	3	埋藏	返修

这是典型的埋藏型缺陷中的第二类，线状显示，呈细长状，无可测量高度。经过厂方返修后，发现内部是未熔合缺陷。
