TOFD表面盲区问题的解决——爬波检测

TOFD(Time-of-flight-diffraction technique 超声衍射时差法)检测技术具有可靠性好、检出率高、定量精度准、检测效率高和操作成本低等优点,但与此同时，TOFD检测技术存在的上表面盲区也是一个问题所在， 解决TOFD上表面盲区，爬波检测技术有缺陷检出率高，检测结果能成像的优点。

爬波声束进入工件后可产生多种波形，可能同时存在纵波、横波、转换波等。其主纵波即为爬波主瓣，爬波在被检工件近表面传播，因此工件表面的粗糙度及杂质等异物基本不会影响超声爬波的正常检测。

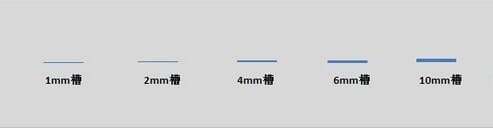

不同深度刻槽的爬波检测

在检测不同类型缺陷时，表面开口、裂纹等缺陷很容易被检出，而且信噪比很好。

信噪比                                                                           实际工作中的爬波检测

超声波爬波检测也是一种以超声波为物理基础的一种新型高效率的检测方法，对危害性缺陷有相当高的检出率，可以配合TOFD检测表面和进表面盲区。
