在制换热器ET检测案例

小编：村文

对于制造过程中的换热器管束，一般光管出厂时都经过外穿式涡流检测，但并不排除也有漏检的可能性，以下是检测案例：

使用同规格材质的对比样管校准好检测设备，样管图谱如下，红色闸门内的人工缺陷为1mm通孔；

发现缺陷的管束波幅与样管人工缺陷信号对比，发现存在内壁缺陷：

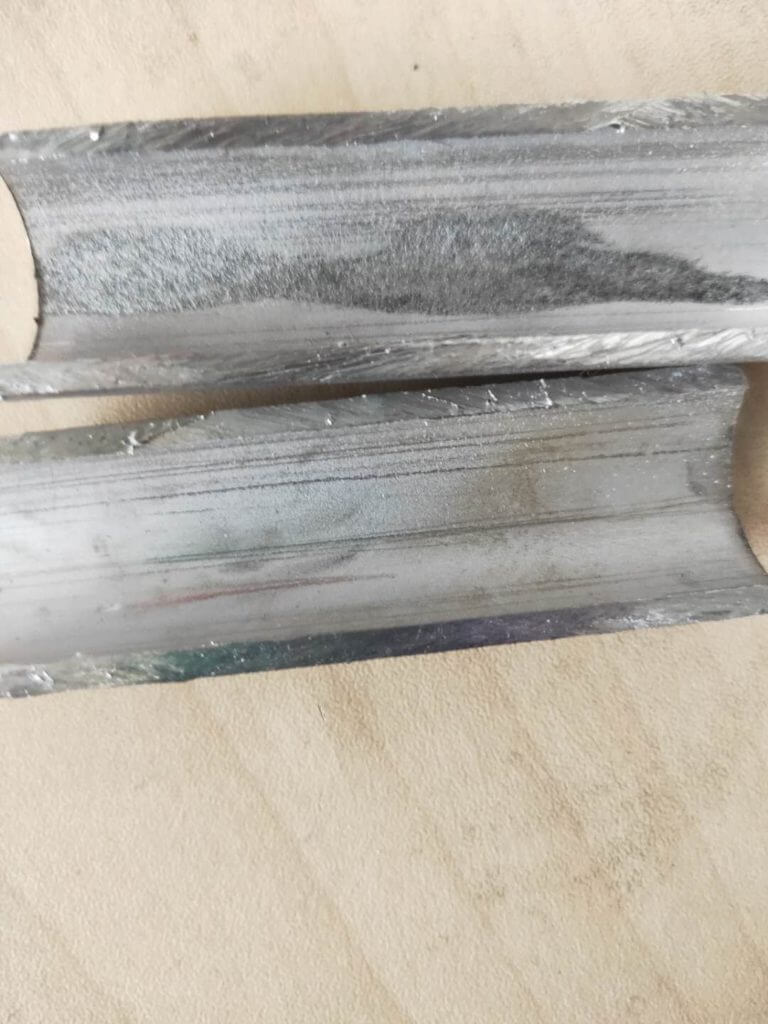

管束解刨后实物的照片：

除此之外，还发现多处缺陷信号，包括贯穿性裂纹，如下图：

对上图中红色闸门内信号进行分析解剖，管束解刨后的照片和金相分析如下：

实物图

金相图

可以看出，缺陷性质为裂纹，此类缺陷的检出，充分说明了在制换热器涡流检测的必要性，若此类缺陷漏检，将直接影响换热器投入使用，严重的甚至直接导致换热器泄漏，影响生产。
