【转载】谈谈无损检测仿真软件的培训和发展

图像是可以传达更加丰富的信息和细节，国外有句谚语“A picture is wortha thousand words”。



在解释和教学的情况下，许多无损检测概念被制作成一个图片或模拟一个具体过程，往往可以使学生更快更深的理解，这种方法比任何其他方法都要有效率。



大多数无损检测仿真软件可以分为两个简单的类别：免费和付费。我们只是将这两个简单类别中的常见软件做个简单介绍。目的是让广大无损检测人员知道学习新方法的这种途径。





免费类型



NDE Resource Centre - www.nde-ed.org



与爱荷华州立大学的开发，该网站提供了大量的优秀的无损检测的知识。它的特点的课程材料在广泛的无损检测方法及相关的材料科学，以及一系列的基本无损检测的数值模拟工具来帮助加强提供的课程材料的学习。

Figure 1: NDE Resource Centre - Example of Eddy Current Depth of Penetration Calculator.

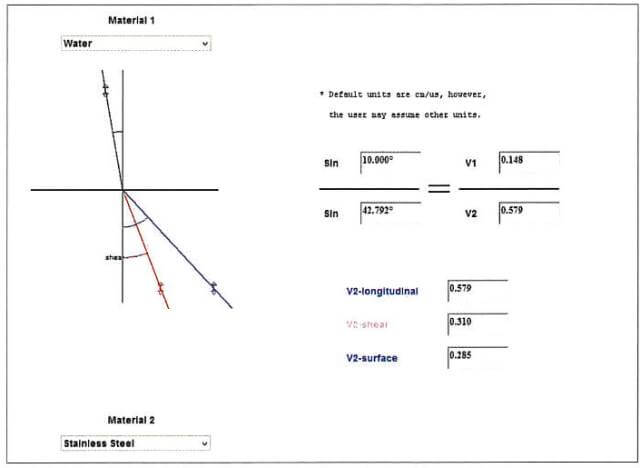

Figure 2: NDE Resource Centre - Example of Ultrasonics Snell's Law Calculator.



ATTAR - www.attar.com.au



ATTAR提供了大量的无损检测方法仿真软件，从简单的计算器到精确的模拟超声波软件。最重要的是，这些工具是免费的，易于访问。（请注意，我可能会有偏见，因为这些都是由作者开发的）

Figure 3: ATTAR - Example of Radiation Shielding Calculator

Figure 4: ATTAR - Example of Time of Flight Diffraction Calculator

Figure 5: ATTAR - Example of Ultrasonics Tool.

Figure 6: ATTAR - Example of Eddy CurrentDepth of Penetration Calculator.



付费类型



UTMAN - www.utsim.co.uk

价格：currently 3 years = $160.00 USD（可能不准确，请自行查找）



基于PC的仿真软件，在实践超声波焊接检测是非常有用的。该软件包提供了各种各样的焊接结构的选择，以及一系列的探伤（UT组）、技术和检验模式。能看到A超检测的演示，探头的位置和跟踪的组件可以迅速帮助初学人员同时获得超声波焊缝探伤的认识。该产品目前有一个为期10天的免费试用（大家可以下载体验一下，嘻嘻）。

Figure 7: UTMAN - Example of Weld Inspection Simulator (Pipe)

Figure 8: UTMAN - Example of Weld Inspection Simulator (Y-Piece)



ES Beam Tool - www.eclipsescientific.com

价格：依赖于软件配置from $1685 USD to $4200 USD（可能不准确，请自行查找）



基于PC的仿真软件，设计主要用于相控阵超声扫描（部件）设计。这种先进的建模软件广泛用于辅助设备选择的确认、安装和校准。这个强大的软件可以适应各种几何形状，技术和设备。一系列的软件插件可以进一步提高仿真的潜力。这种仿真软件展示了许多无损检测的基本原理，它能涉及视觉和动态的学习过程。

Figure 9: ES Beam Tool - Example of Weld Inspection Simulator

Figure 10: ES Beam Tool - Example of PAUT and TOFD Setup

Figure 11: ES Beam Tool - Example of HighTemp Add-On Module.
