裂纹背后的材质隐患——炼油厂管线三通缺陷排查与无损检测应用案例

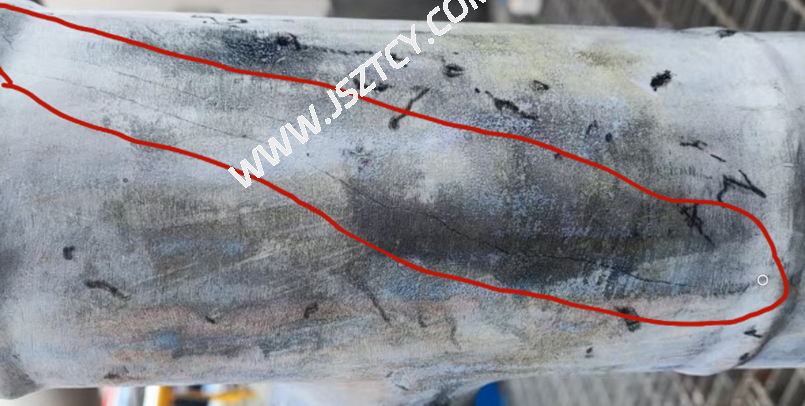

某大型炼油厂在工艺管线定期检验过程中，技术人员在磁粉检测中发现三通三条焊缝对应的母材（三通本体）存在裂纹显示，且裂纹已呈现明显延伸趋势。为全面排查隐患边界，技术团队立即扩大检测范围，对三通本体表面进行精细化打磨处理后，再次按标准NB/T 47013.4-2015实施磁粉检测。最终精准识别出多处表面裂纹，其中最长裂纹长度达150mm（如图），属于威胁管线安全运行的致命缺陷，若未及时发现，极易在高温高压工况下引发介质泄漏、爆炸、火灾等灾难性事故。

为锁定裂纹产生的根本原因，技术团队迅速启动溯源分析，对该三通样本开展金相检验。通过金相显微镜对材料微观组织结构的精准观察与分析，发现三通材质与设计文件要求的管线钢管材质存在显著差异，不符合设计要求，则核心问题被精准定位——三通材质错用。在炼油厂高温高压、介质腐蚀与交变应力的严苛运行环境下，错用的材质因力学性能、耐腐蚀性能与工况不匹配，逐渐产生应力集中现象，最终引发裂纹萌生与快速扩展。

此次隐患排查中，两项检测技术形成“精准识别+根源追溯”的闭环管控：磁粉检测凭借对表面及近表面缺陷的高灵敏度优势，成为及时捕捉裂纹的“隐患捕手”，成功避免了缺陷在持续运行中进一步恶化的风险；金相检验则以材料微观结构分析为核心，成为穿透缺陷表象的“根源放大镜”，通过对材质成分、组织结构的精准判定，彻底锁定材质错用的本质问题，为后续整改方案的制定提供了科学、可靠的技术依据。正是无损检测技术的精准应用与高效联动，成功阻止了一场可能造成巨额经济损失、危及人员生命安全的恶性安全事故。

这一案例说明无损检测是在役设备的一种高效的体检手段，在设备的全寿命周期内适时的进行无损检测类检查能够较好的掌握设备的状态，为设备安全运行提供保障。
