相邻管头缺陷的辨别及处理方法

小编:绝地苍狼

中特创业公司运用管子-管板角焊缝射线照相检测技术已有十几年的时间,先后为包括中石化、巴斯夫在内的等多家用户解决了因换热器泄漏导致意外停车的技术难题。

多年来,我们一直处于学习-提升-服务-再学习-再提升的状态之中,因为在检测过程中,经常会出现一些这样或那样之前没有遇到过的问题,只有我们不断的进步,提升自身业务素质,才能更好的为业主和客户提供更优质的服务。对于在发现的这些技术问题,我们向来认真对待,寻求最合适的解决方案。下面就介绍一个管子-管板照相检测技术中经常发现的一个问题-相邻管头缺陷的辨别及处理方法。

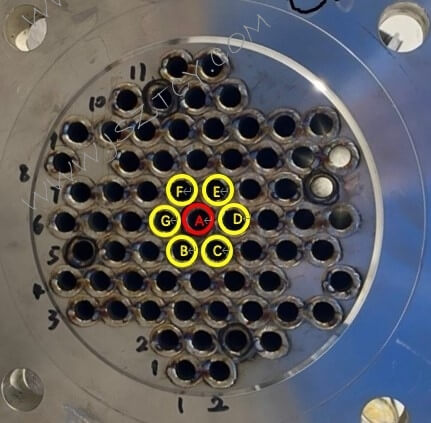

何谓相邻管头,顾名思义,就是与被检测管头相邻的管头,如下图所示:假如管头A是被检测管头,那么管头B、C…G就是管头A的相邻管头

由于我们现在使用的棒阳极X射线检测仪器灵敏度非常高,对细微缺陷的发现能力很强,也就带来了这样一个问题,就是对管头透照拍片时常常会把诸如A管头焊缝中的缺陷会影射到相邻管头的底片上,具体影射到相邻的哪个管头,主要看该缺陷在A管头上的时钟点位。

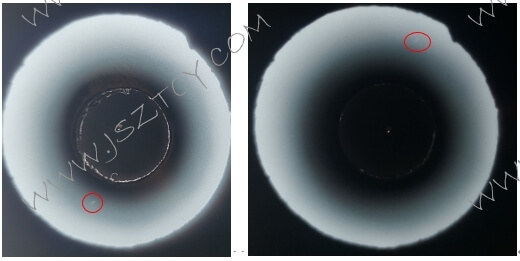

日前,我们在苏南某制造厂就遇到过这样的问题,以下是两张底片的翻拍照片,由于片灯反光,翻拍的效果比在评片上观察底片的效果要差很多,不过大致能看到缺陷的位置。

按照本次的管头拍片顺序,评片员先看的是底片2,但是很明显,底片2上的缺陷在焊缝区以外。经验丰富的评片员很快就推测出底片2上的缺陷并不是B管头的焊缝缺陷,最大的可能就是从另外一个焊缝上影射到底片2上的。

果然,当含有A管头的第二批底片经过暗室处理完毕送出来后,评片员把底片1和2放在一起比对观察,发现,夹钨的缺陷实际是存在于管头A的焊缝中。也就是说管头A中出7点钟位置的夹钨缺陷经过透照影射到管头B底片上的1点钟位置。

在实际处理时,会出现这样的问题,缺陷是在管头A中,按正常的操作就是通知制造厂把管头A返修,后我们再拍一张返修片,如果返修后合格,那么返修片工作到此结束。但是底片2上的缺陷仍然存在,设备中归档资料中出现这样的底片自然是不行的。

那么出现这样的问题应该怎么处理呢?这时就需要在拍完管头A的返修片以后,对管头B进行重拍一次,并且在底片编号后加“F”(复拍),如果管头A返修后夹钨清除,拍片合格,那么管头B-底片2上的处于1点钟位置的缺陷也会同步消失。和返修片一样,管头B复拍的底片也应该和原底片一起保存归档,才是这个管头的完整底片资料。

这样的问题看起来很简单,很容易被发现,但是它考验的就是评片员的细心程度。在一些大换热器上,如果百分之百拍片的话,从管头B到管头A中间可能会间隔好几十个管头,稍不留神就会把管头B底片上的非自身缺陷当成自身缺陷要求返修,从而把不该返修的管头当成缺陷管头返修了的情况。

总之,管子-管板角焊缝射线检测是一项对检测人员技术要求高、用心细致程度要求高的工作,我们的检测人员也会在检测实践的过程中不断提升自我,更好的为客户提供优质的服务。
