单金属翅片管IRIS案例

小编：洛枫

在我们日常的换热器检测工作中，会涉及到各种不同类型，不同材质，不同规格的管束。今天向大家介绍一种我们不常见的换热器管束检测案例。

换热管的基本信息如下：

换热管的规格：Φ19.05×2.11×6000 mm(外径*壁厚*长度)

换热管的材质：CS（碳钢）

摆放方式：卧式

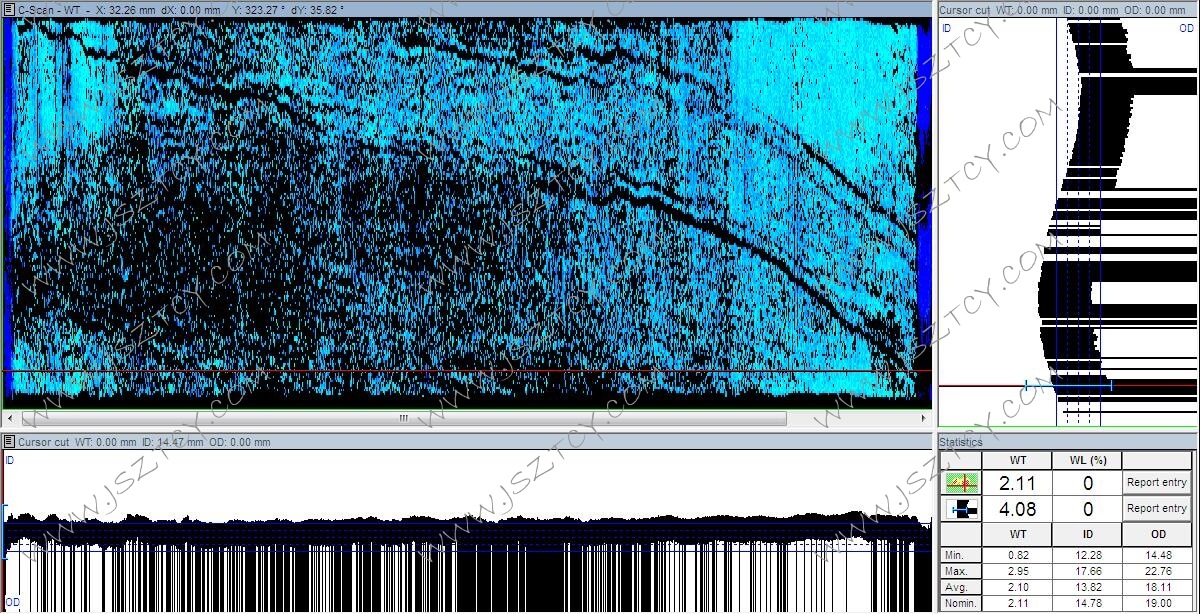

下面是我选取的部分换热管的C扫描图像（如图一）

 图一部分换热管的C扫描图像

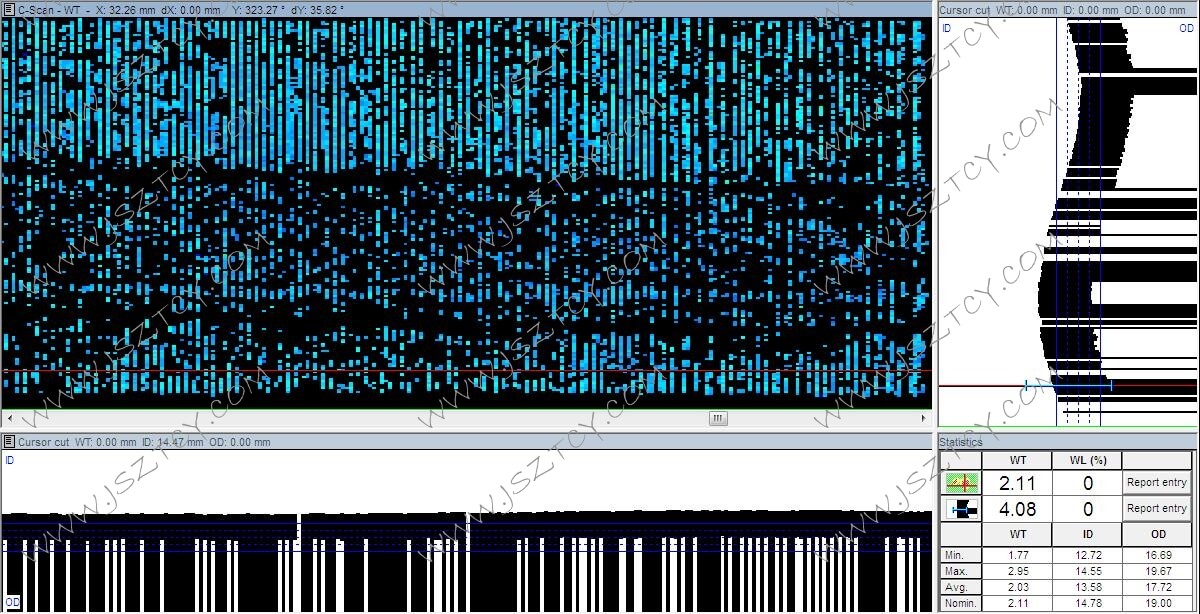

在图一我们可以看到管口的两端并没有减薄，减薄主要在两端管口以外的地方，管束是均匀减薄。但真实的情况并不是这样，当我们对该图局部放大进行分析时，发现和以前检测同规格同材质不同的地方，图二是图一的局部放大图。（如图二）

 图二 局部放大图

下图是同规格同材质管束扫描图像（图三）和局部放大（图四）后的结果（如图）

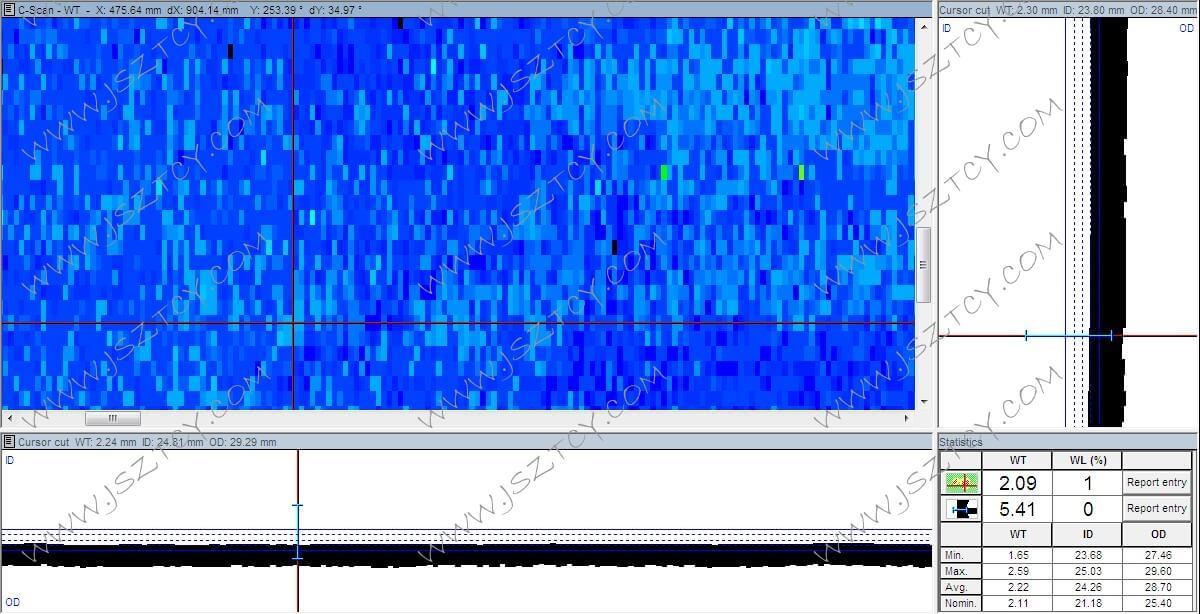

  图三 同规格同材质管束扫描图像

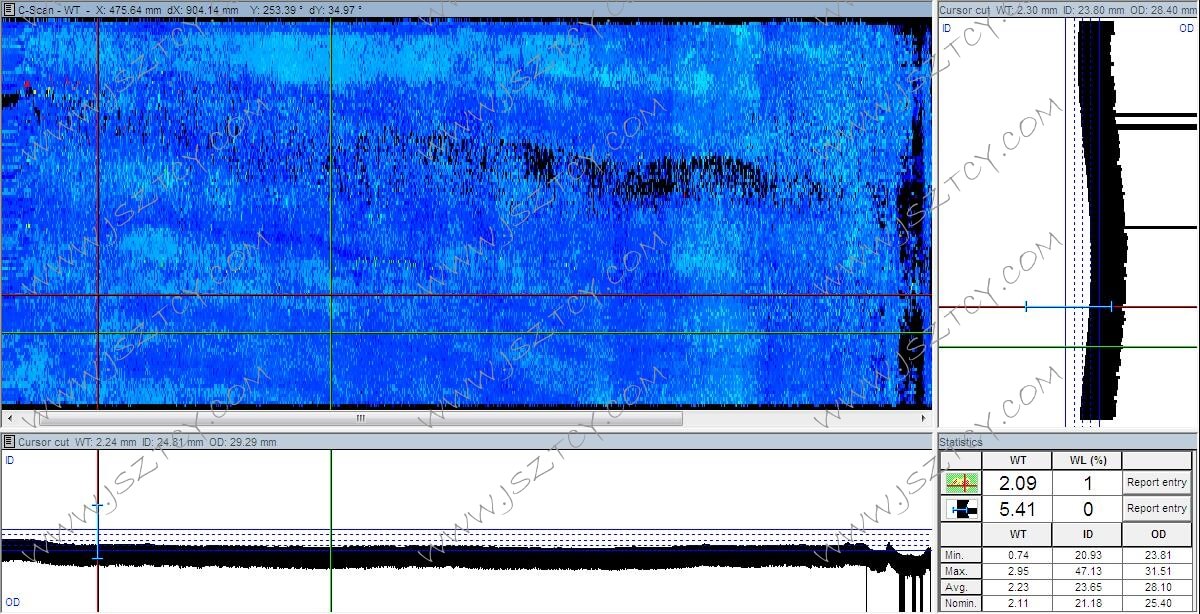

 图四 局部放大

在图三和图四中，C扫描图像都是连贯的。但在图二C扫描图像中，我们发现C扫描图像不是连贯的，是很有规律的排列起来的，这是我们以前检测中没有遇到。开始以为是在管束清洗时清洗不干净，造成的信号丢失这一原因造成的，但经过讨论后发现这种假设是不成立的。我们推测这种情况可能是在换热器制造过程中管束本身就有的。

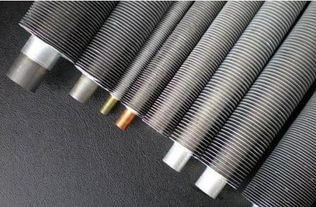

于是我们想到了另一种类型的换热管，即单金属翅片管。向业主询问后得知确实是单金属翅片管。由于单金属翅片管具有出传热性能高，空气阻力小，接触热阻低，散热面积大，不易结尘，不易结垢，散热速度快的优点，被广泛的用于空冷器，换热器的制造。
