小编:阿旭

2018年10月,我司配合特检院于靖江某锅炉厂进行锅炉内检任务,期间发现几处由磁粉检测出的裂纹,这对于企业来说是一种幸运,对于我们检测人员来说是一种责任和使命。

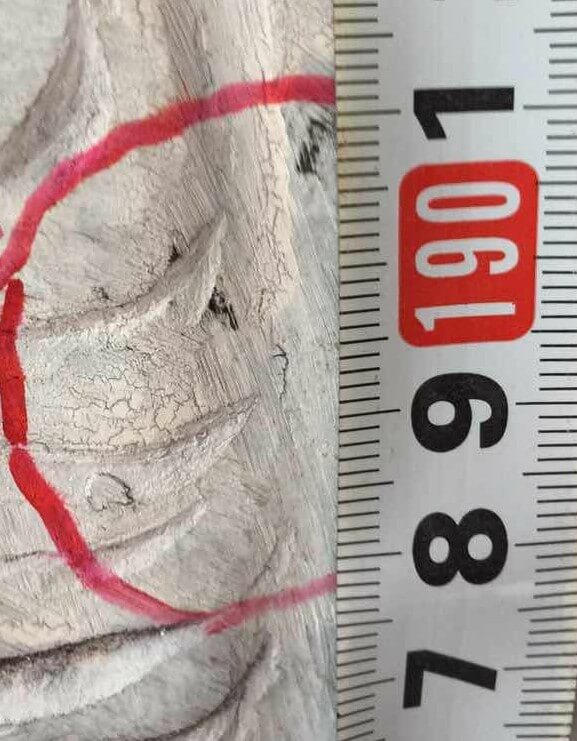

1、启动分离器环缝处一道极小的裂纹大约在5mm左右,这类表面裂纹只需稍微打磨处理即可消除。

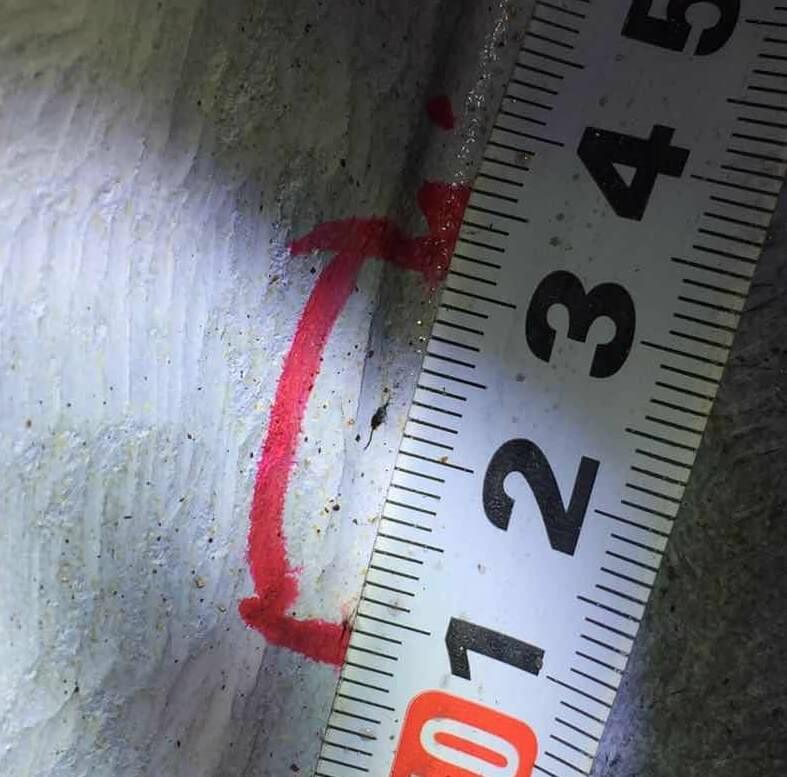

2、这是一道来自贮水箱炉右侧管座角焊缝处的极为微小的一个裂纹缺陷,在3mm左右

3、三减流量计管座角焊缝,这处裂纹更容易忽略,如果没有仔细观察的话很难发现,特别是在光线不足的大包内,所以在做的时候一定要仔细观察 再三确认 以防漏检。

4、这组缺陷是出现在循环泵后流量计环缝,热影响区至母材处,距离焊缝40mm,该缺陷长度在6mm左右,因为缺陷出现在母材上,所以立即通知了该厂领导到现场查看,后商议打磨处理,幸运的是只是表面缺陷,处理过后再检便没有缺陷显示。

5、这道裂纹是此次检修最长的一条长度在15mm左右,发现在二检流量计环缝上,流量计小管高压,压力在四十公斤左右,容易产生这类表面裂纹。



声明:本站所有文章,如无特殊说明或标注,均为本站原创发布。任何个人或组织,在未征得本站同意时,禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。如若本站内容侵犯了原著者的合法权益,可联系我们进行处理。
