管子管板对接焊缝的棒阳极X射线照相技术应用

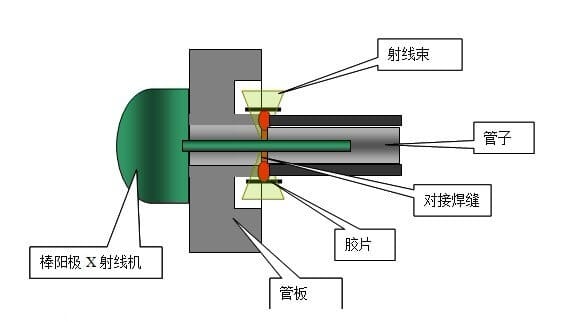

管子管板内孔焊对接焊缝的结构和棒阳极X射线照相的原理见下图。
以往该对接焊缝的检测采用的是小焦点Ir192γ射线照相。由于Ir192γ射线能量高，标准规定的透照厚度下限是10mm，冷却盘管对接焊缝厚度仅1.2-2.0mm，因此该焊缝采用Ir192γ射线照相不符合标准要求，所得底片灵敏度很低，像质极差，不要说气孔和裂纹，有时连焊缝都看不清。

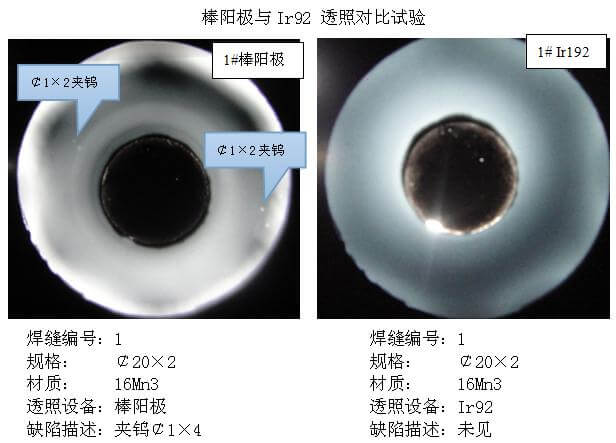

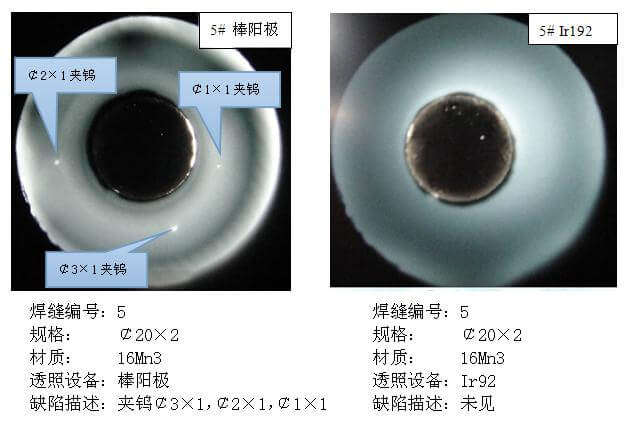

改用棒阳极X射线照相技术后，拍出的底片质量优良。由于棒阳极射线机线质软，焦点小，所以底片清晰度和灵敏度很高，远远优于γ射线照相。

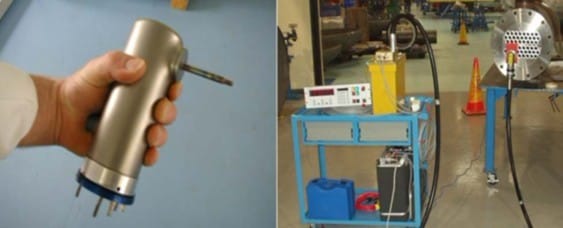

棒阳极X射线机参数：焦点直径约0.5mm，辐射角度135°x 360°，棒直径约6mm，长度37mm。最高管电压130KV，最大管电流2mA。

管子管板对接焊缝的棒阳极X射线照相技术的适用范围：

管子内径大于15-89mm；厚度大于1.2-6mm；管板端头到焊缝距离小于35mm。
