换热器换热管折流板处及整管点蚀实例

小编：安之

 17年12月份参加宁波W厂大修换热器IRIS及ET检测，此次工作工期紧任务重，经此次项目主管合理安排及各位同事通力合作，历经四十几个日日夜夜的奋战，终于保质保量按时完成此次任务。有幸在此次工作中负责IRIS检测的一个小组，并发现多个典型的换热管腐蚀案例，现列出其中两个与大家分享：



案例一：某换热器管束折流板处外壁腐蚀

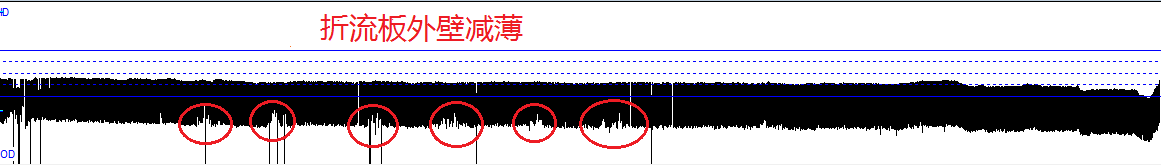

此设备原计划抽检10%，发现问题后主动与厂设备部及装置工艺人员联系反映情况，后确认为折流板处减薄并扩捡至100%检测，检测结束发现每根均存在不同程度减薄，最严重的减薄量为61%。此换热器出现此种减薄主要原因是进料口折流板震动幅度及冲刷幅度都比较大而形成的。下图为扩捡后所有管束减薄情况：



案例二：某换热器管束整管无规则点蚀

此台换热器换热管抽检发现所有抽检管束全管密集点蚀，且分布不无任何规则可寻，与厂方设备反映情况后全检，发现每根管子都存在一样的问题。

小结：通过换热器管束IRIS检测可以发现潜在的减薄，提前预防，避免发生由于换热器管束泄漏造成的紧急停车。
