管子-管板角焊缝射线检测缺陷案例

小编:溺水的鱼

  管子管板角焊缝射线检测是一项特殊无损检测技术,其应用可以显著提高换热器产品质量,大幅度降低化工装置因换热器意外泄漏导致停产的次数,对保障化工装置长周期运行,高产稳产,减少环境污染有重大意义。随着这几年石油化工等行业的大力发展,不少重要关键设备都有换热器等装置,各厂商越来越重视管子管板的角焊缝的质量。

近期我司在某厂检测蒸汽发生器,规格Φ19×2,材质321,管头结构图:

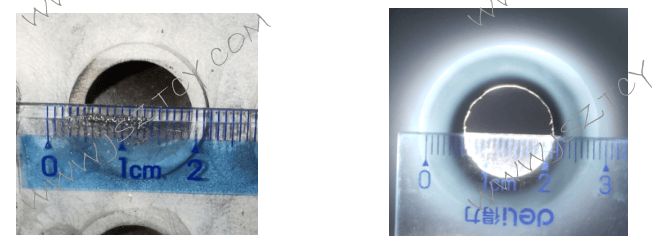

现场实际焊缝宽度:                                            我们使用合适补偿器及焦距拍摄底片:

经过检测,我们发现有不少典型缺陷形态见以下图片:

据制造方说,在我们检测之前,他们已经请别的检测单位对换热器管头进行100%棒阳极X射线检测,对不合格管头进行了返修。他们认为,换热器的管头质量已经达到合格要求。据我方观察底片以及与制造方交流的情况看,制造方X射线检测漏评缺陷,一个重大原因是他们的检测技术、工装与工艺有欠缺,导致所拍底片边蚀散射非常严重,有一些底片焊缝有2/3的区域黒度超标,连焊缝都看不清,更不要说缺陷了。

底片如下:(边蚀非常严重,焊缝已经被完全盖住)

由于底片质量严重不合格,不具备评定条件,所以缺陷漏检不足为怪。我司为业主所拍的高灵敏度底片,能够帮助更好的发现角焊缝内的埋藏缺陷,减少焊缝泄漏导致的意外停车,保证装置长周期运行。
