旋转超声（IRIS）壁厚减薄典型案例（一）

旋转超声（IRIS）壁厚减薄典型案例（一）

（张国强）

一、基本情况

设备名称：脱光气塔顶空冷器

换热管规格：Φ25 mm×3mm×6000mm (外径×壁厚×长度)

换热管材质：10#

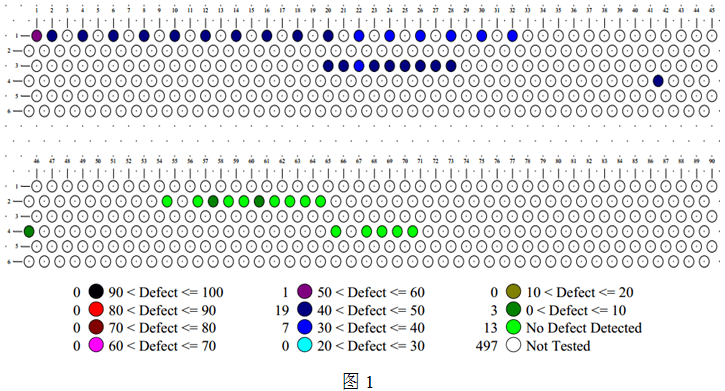

案例描述：此设备为XX化工厂的一台脱光气塔顶空冷器，东西方向卧式分布，首次对换热管抽检26根，发现壁厚减薄，上管板换热器管均匀减薄，下管板换热器管未发现明显减薄。对此设备上管板进行扩检17支，发现同样减薄情况，检测后进行抽管分析。

二、案例分析

1、首先对换热器随机抽检，发现下管板部分换热管没有减薄现象，剩余壁厚均匀分布，见图2-1所示，而上管板部分换热管存在明显减薄，且管中间部位严重减薄，主要表现在内壁减薄，减薄量超过50%WT，剩余壁厚1.47左右，典型图谱如下图2-2所示：



2、对上管板换热管进行扩检，发现全部存在此类减薄情况，停止扩检。

3、取典型减薄换热管进行抽管解剖分析，发现内壁明显减薄，在此减薄的基础上还存在很多点状腐蚀坑。如图所示：



三、结果讨论

此台换热器在使用过程中，上下管板独立工作，下管板很少使用，上管板使用较频繁，所以下管板基本未发现壁厚减薄，而上管板减薄严重。换热器管内壁流通介质为带腐蚀性的液体，外部流通介质为气体，随着使用时间推移，内壁逐渐减薄。
