涡流检测是建立在电磁感应原理基础之上的一种无损检测方法,它适用于导电材料。当把一块导体置于交变磁场之中,在导体中就有感应电流存在,即产生涡流。由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化,会导致涡流的变化,利用这种现象判定导体性质、状态的检测方法,称为涡流检测。

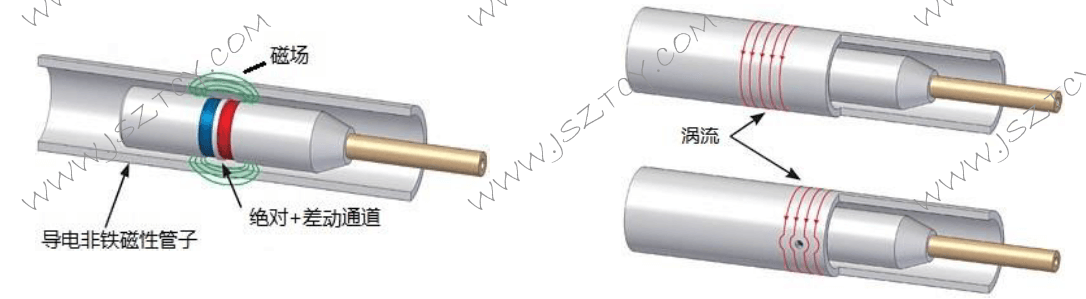

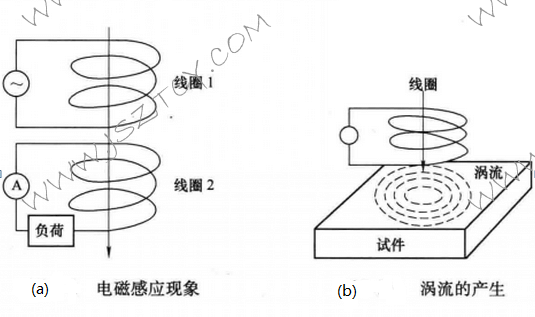

电磁感应现象和涡流的产生分别如图所示。在图中(a),使线圈1和线圈2靠近,在线圈1中通过交流电,在线圈2中就会有感应产生交流电。如果使用金属板代替线圈2,同样也可以使金属板导体产生交流电,如图中(b)所示。这种由交流磁场感生出来的电流就称为涡流。
在图中(b),试件中的涡流方向与给试件施加交流磁场线圈的电流相反。涡流所产生的交流磁场也产生交变磁力线,它通过激励线圈时又感生出反作用电流。如果工件中涡流变化,这个反作用电流也变化。测定它的变化,就可以测得涡流的变化,从而得到试件的信息。
涡流的分布及其电流大小由线圈的形状和尺寸,试验频率,导体的电导率、磁导率、形状和尺寸、导体与线圈间的距离以及导体表面的缺陷所决定的。因此,根据检测到的试件中的涡流,就可以取得关于试件材质、缺陷和形状尺寸等信息。涡流具有趋肤效应,因此涡流检测只能检测表面和近表面的缺陷。
涡流检测的优点:
①检测线圈不需要接触工件,也不需要耦合剂,对管、棒、线材的检测易于实现高速、高效率的自动化检测;也可在高温下进行检测,或对工件的狭窄区域及深孔壁等探头可到达的深远处进行检测。
②对工件表面及近表面的缺陷有很高的检测灵敏度。
③采用不同的信号处理电路,抑制干扰,提取不同的涡流影响因素,涡流检测可用于电导率测量、膜层厚度测量及金属薄板厚度测量。
④由于检测信号是电信号,所以可对检测结果进行数字化处理,然后存储、再现及数据处理和比较。
涡流检测的局限性:
①只适用于检测导电金属材料或能感生涡流的非金属材料。
②由于涡流渗透效应的影响,只适用于检查金属表面及近表面缺陷,不能检查金属材料深层的内部缺陷。
③涡流效应的影响因素多,对缺陷定性和定量还比较困难。
④针对不同工件采用不同检测线圈检查时各有不足。
我公司使用的涡流检测设备,主要包括:检测主机MS5800,电脑,探头线,探头,转接头,样管,电源箱等。
