在用换热器管束腐蚀穿透案例

小编：南巷旧人

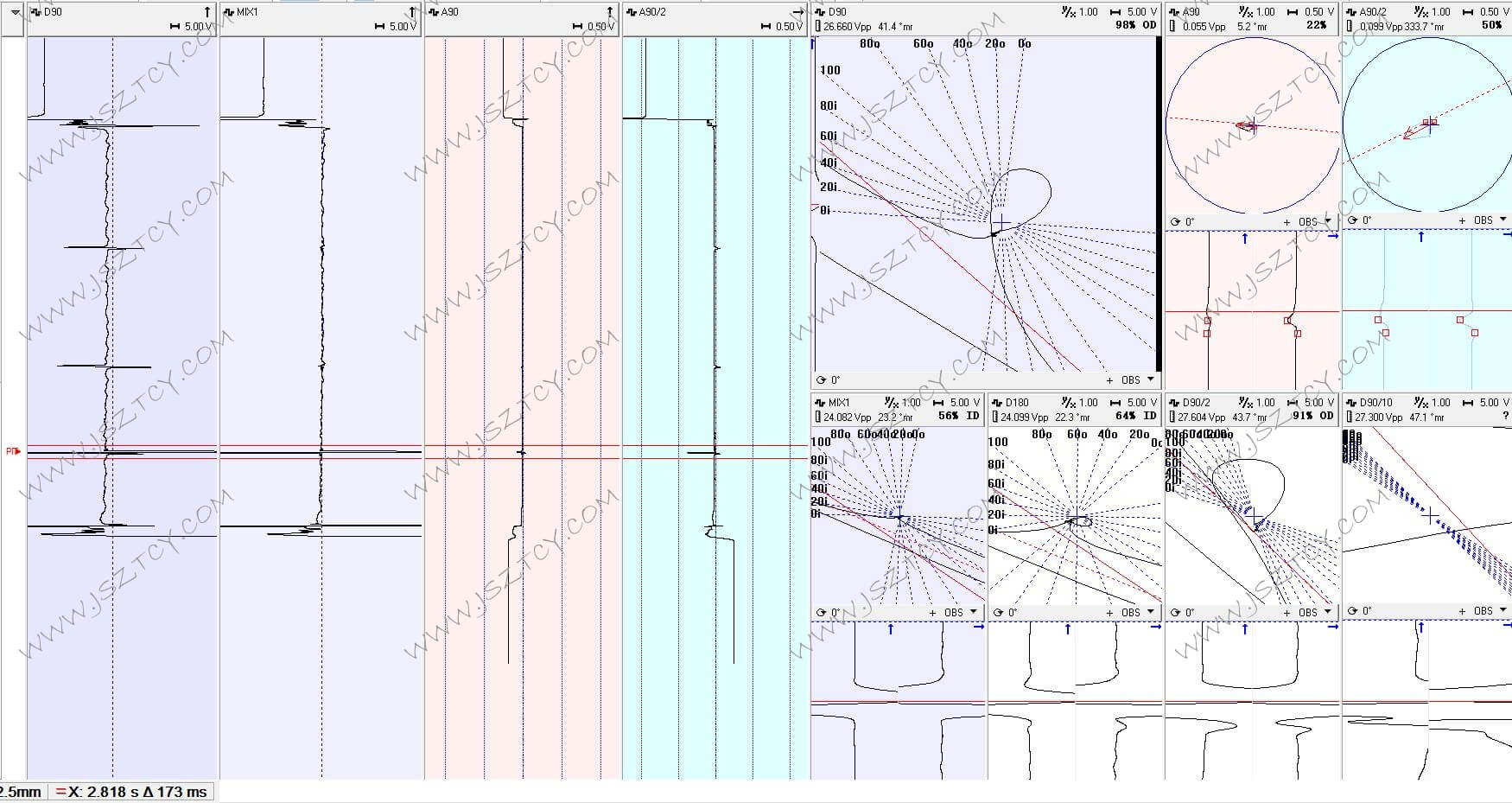

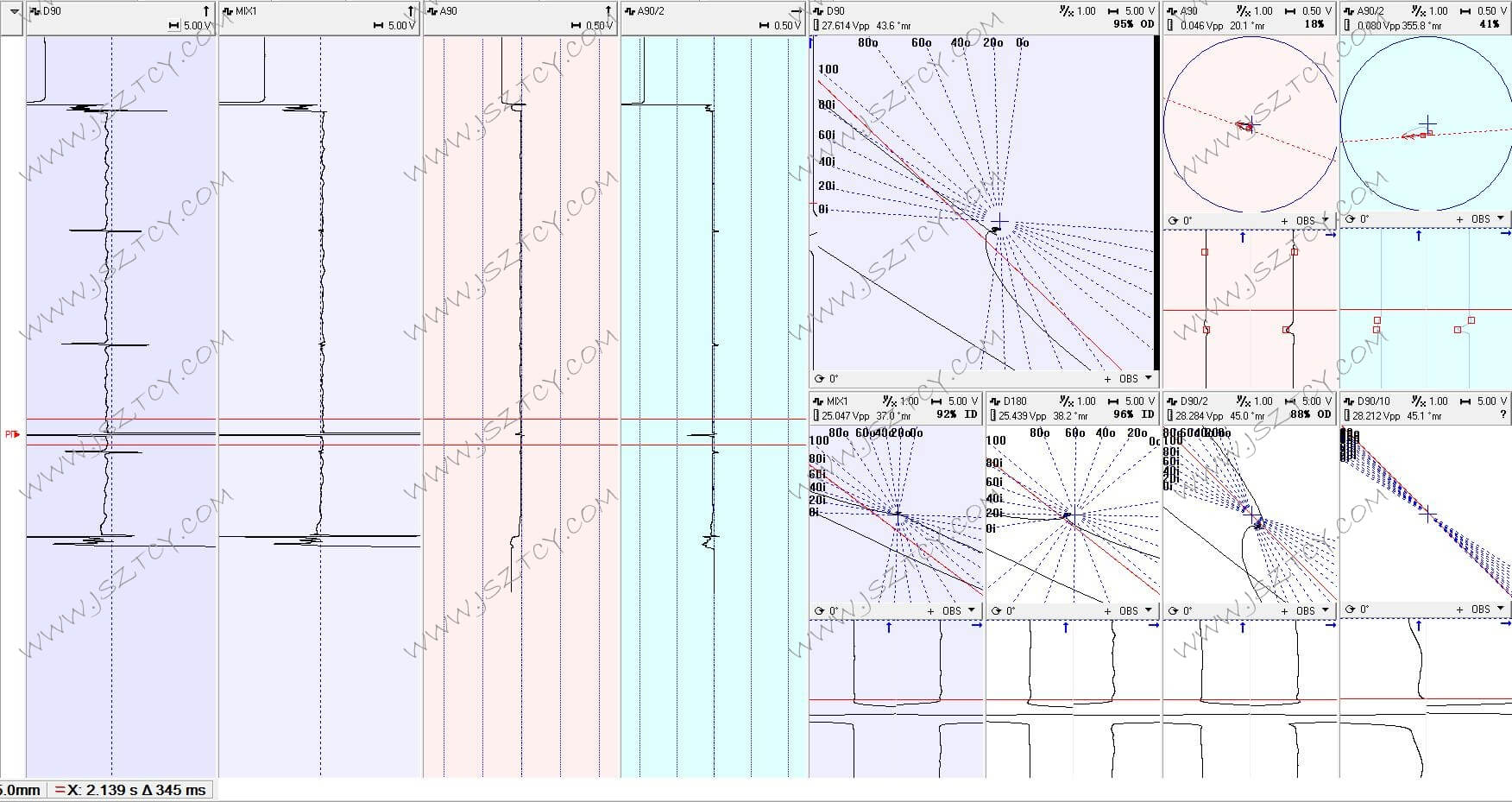

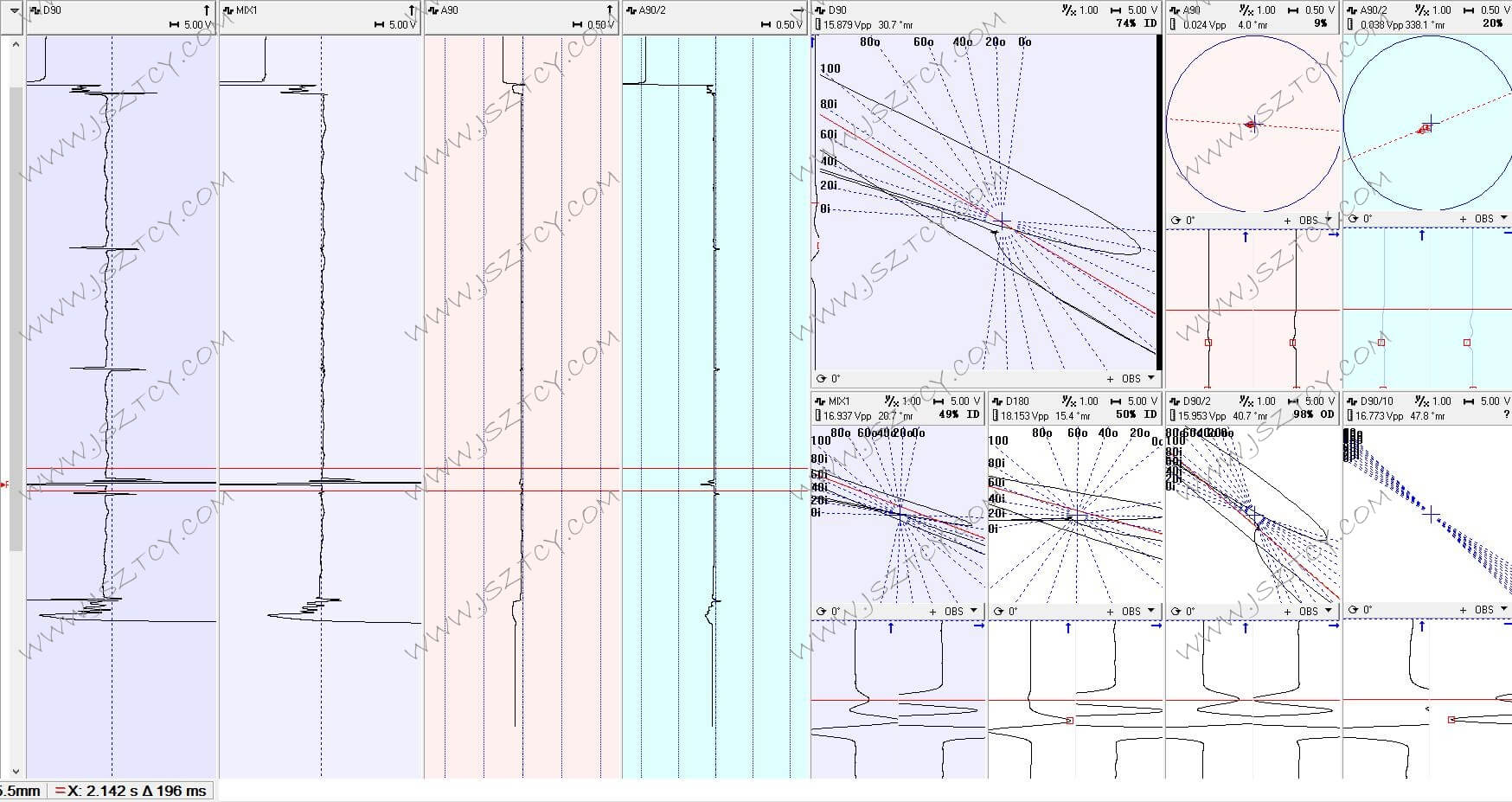

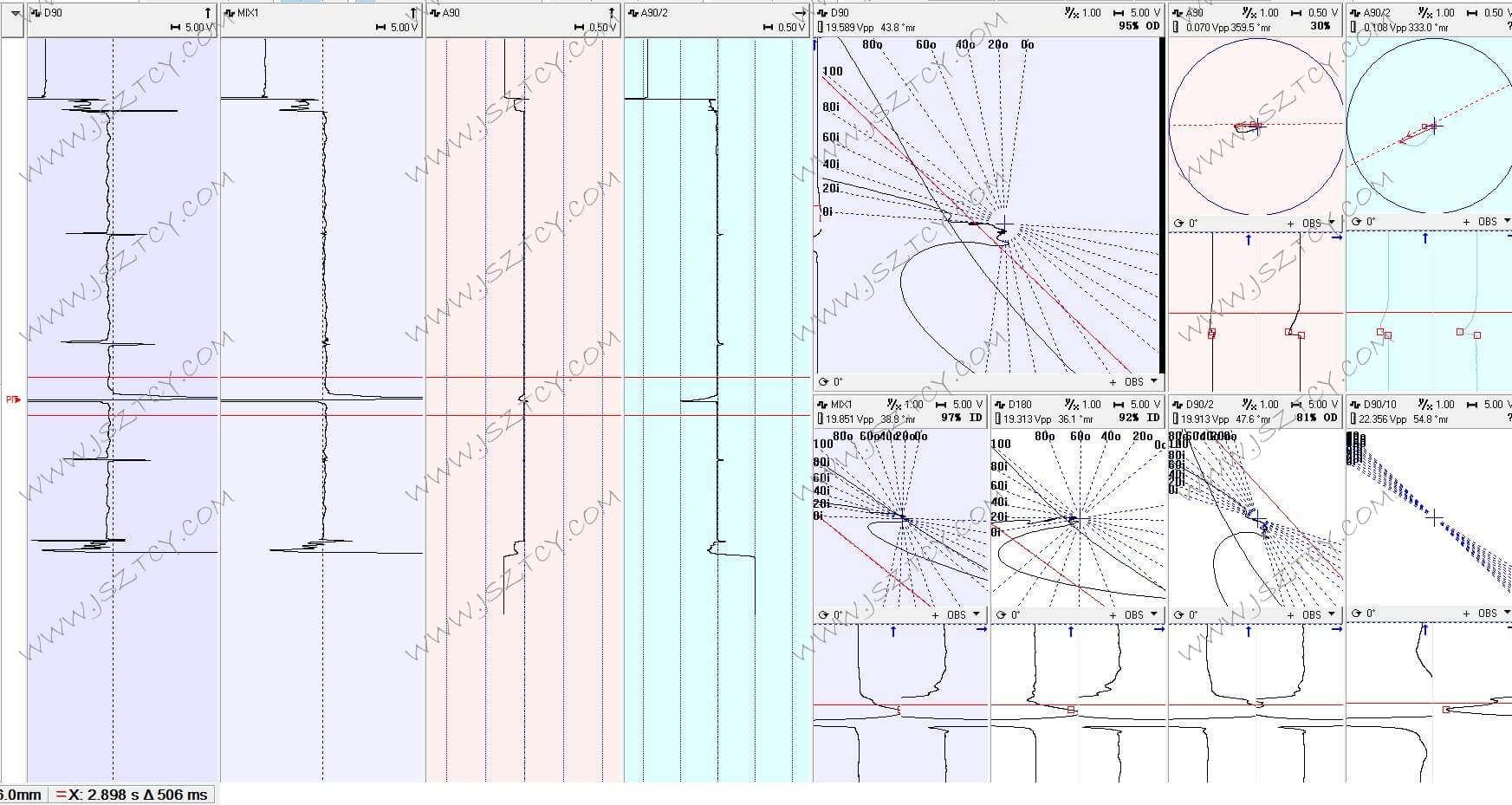

某化工厂一次检修中，ECT检测发现多根换热器管束出现典型缺陷波幅显示。如下图：

现场换热器为立式摆放，缺陷在最下方的折流板附近。开始的时候计划抽检部分管束，结果针对管束缺陷部位用内窥镜观察，发现这类管束已经出现腐蚀穿透现象。

后来全部检测又发现好多类似缺陷，特征明显，幅值较大，相位角接近通孔。

最终建议方案:综合安全性和换热面积方面考虑，用堵管的方式把部分减薄量高的堵住，然后联系制造厂家，保证下个检修周期有新设备更换。

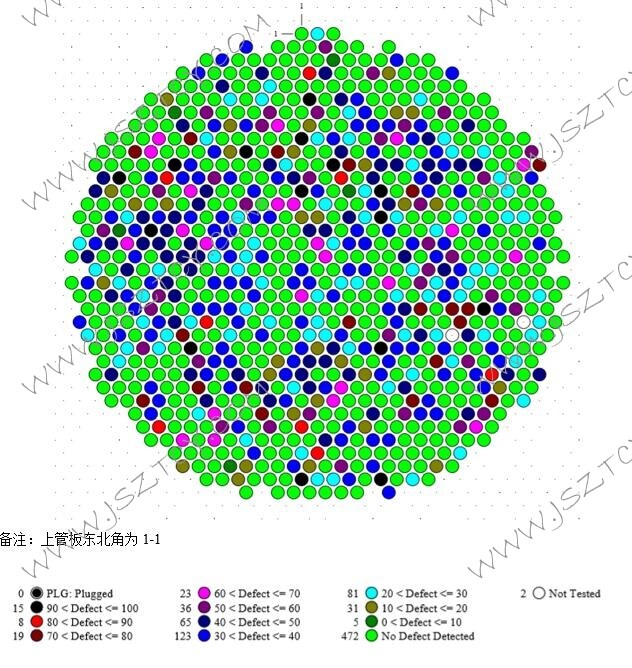

设备检测结果管板图

管板图上也能看的出来，一个地方漏的话，周围一片都会受影响。这种情况对在用的设备中还是比较常见的，就像我们平时检测时发现问题就在周围扩，扩了发现还有问题就再继续扩，再有问题就全检，就是这个道理。

顺便介绍下涡流检测的基本要求和适用范围：

适用范围：直径φ5-110mm之间、壁厚t1—8mm，

材质方面：非铁磁性材料；比如304不锈钢、316不锈钢、铜及铜  合金、铝及铝合金、钛材、锆材等；

涡流检测这种方法特点就是检测速度快，缺陷检出率高。对内、外壁点状及面积类缺陷，比如穿孔、腐蚀坑、面积腐蚀、裂纹、管子变形等都很敏感。
