某项目管子管板缺陷的验证

小编:并非传说

我公司在为某客户进行管子管板角焊缝进行检测时,由于管径规格较大,管子规格为Φ76×4  棒阳极焦距相对较小。底片显示焊缝产生畸变。

在进行焊缝缺陷评定时对方提出异议。由于焊缝产生畸变,故缺陷也会变形。所以经双方商量选取较典型的缺陷刨开验证评定结果的正确性。

图1



图2

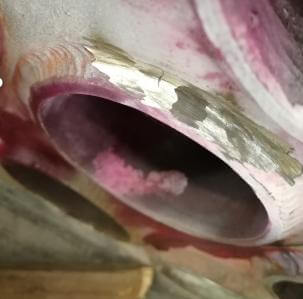

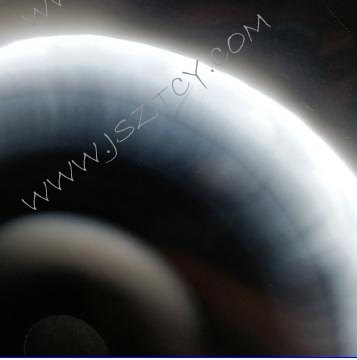

图1为底片缺陷影像图,缺陷为裂纹。图2为管头刨开后缺陷实际影像。

由刨开后的实际影像可以验证缺陷的确是裂纹。评定结果正确。

经此次实验验证双方对此无异议。
