一次特别的IRIS检测经历

小编：洛枫

作为一名检测人员，在现场检测时会遇到各种各样的案例。今天向大家介绍一个个人认为比较特别的案例，大家互相学习。

一、换热器的基本参数

换热管的规格：Φ25×2×6000 mm(外径*壁厚*长度)

换热管的材质：316

摆放方式：卧式

设备状态：在用设备检修中

二、检测情况

在检测过程中，发现在换热器中部及中部两侧存在减薄。如下图所示

刚开始以为是个别换热管存在减薄，但随着扩检发现大部分换热管都存在以上的情况。下面是部分的换热器管束检测图谱，如下图所示。

对于以上情况，我们又采取另一种检测方法对相同的管束进行验证。下图（图一，图二）是采用ECT（涡流）检测所得的图谱。在图中我们可以清楚的看到在管束的中部，折流板的两侧，存在明显的减薄。

图一

图二

综合以上检测所得数据，通过分析我们得出此台设备换热管中部及中部两侧存在减薄。我们推测随着设备使用时间的变长，各换热管存在的减薄会变得越来越严重。但究竟是什么原因造成的呢？

三、分析原因

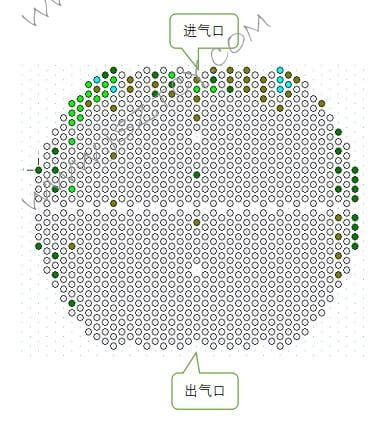

经过查看设备我们得知，该换热器中部为进气口，两边为出气口，壳层中走酸性气体（如上图）。气体由设备中部进入，经过冷却液化成液态从出气口流出，进入下一道工序。我们推测设备在使用过程中，酸性气体会造成进气口及周边区域因腐蚀而引起的减薄。之后，我们又对该换热器（1#）相同规格材质的另外一台换热器（2#）进行检测，发现与此台换热器（1#）相同情况。下图（图一，图二）是2#换热器的部分检测图谱，请看。

图一

图二

在图中我们可以明显的看到，在与1#换热器相同的位置，已经出现明显的减薄了。这验证了我们之前的推测是正确的。

四、解决方法

通过跟业主的沟通，我们建议在设备以后的使用过程中，定期对设备进行检测。对与存在严重减薄的换热器管束进行堵管，做到提前预防。防止因为泄露造成停车，发生泄漏事故，产生不必要的损失。
