TOFD检测中母材缺陷的分析

小编:五斗橱

TOFD检测难点在图谱的评定,尤其是母材有缺陷的图谱,更是容易误判,我们通过现场TOFD图谱的研究,总结了几种容易误判的母材缺陷图谱,见图1、2、4、5、6。结合超声波检测和部分现场解剖验证,总结出了几种常见母材缺陷图谱特征和判定方法,为以后的TOFD图谱的评定提供参考。

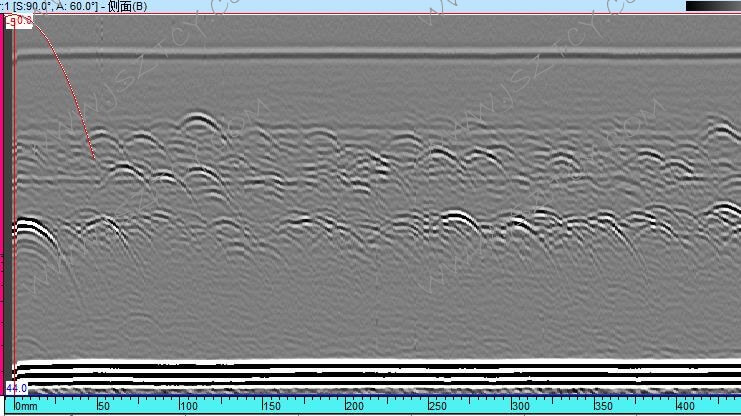

图1:母材缺陷图谱

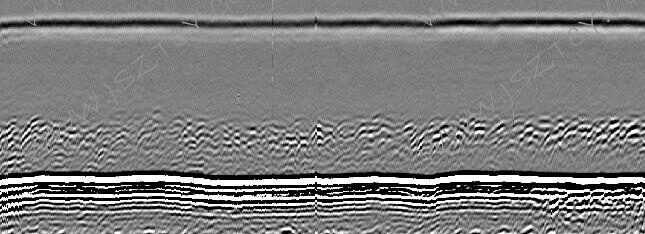

图2:母材缺陷图谱

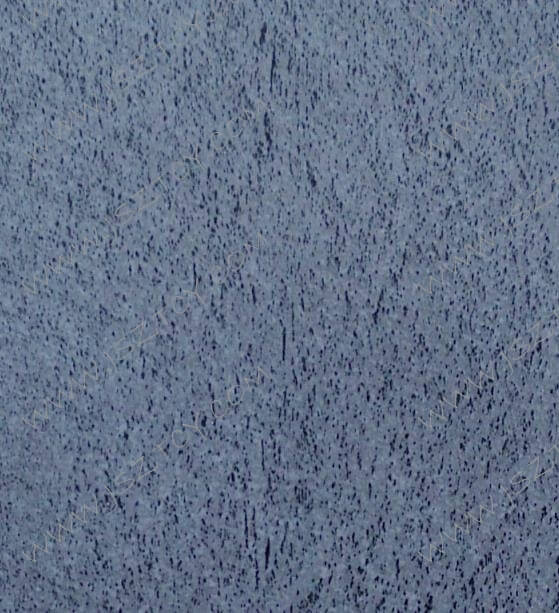

图3:图2中母材缺陷解剖后MT检测图

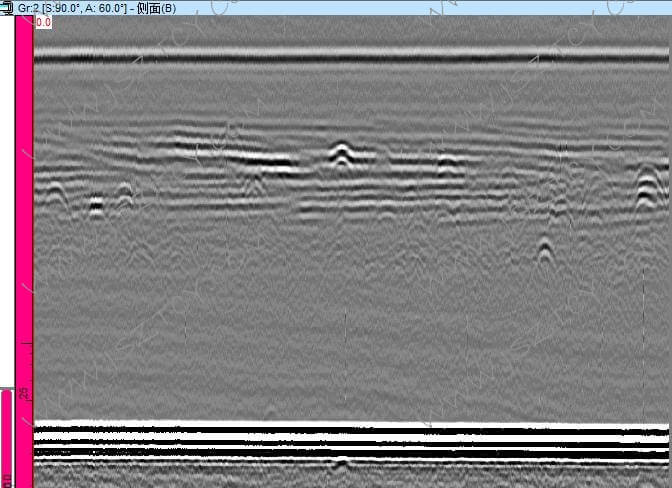

图4:母材缺陷图谱

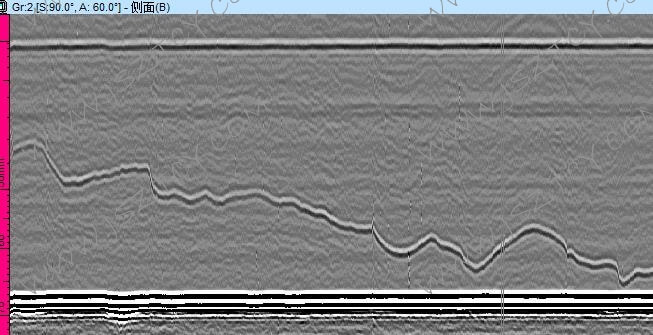

图5:图4中母材缺陷在扫查方向旋转90°后的扫查图谱

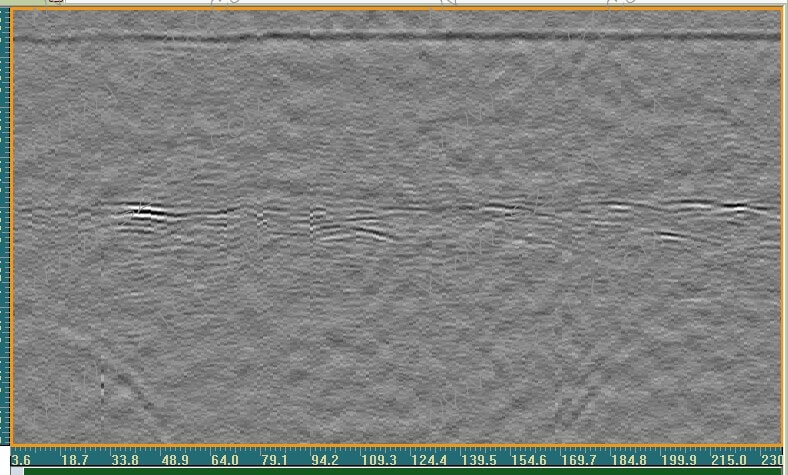

图6:母材缺陷图谱

通过对大量TOFD图谱进行比较分析并进行解剖分析,发现它们图谱特性与焊缝中的点状和条状缺陷特征比较相似。在解剖前都根据标准NB/T47013.3-2015中钢板的验收要求去检测,判定合格。由于缺陷较小,解剖后也很难发现,或者说在解剖的过程中很容易就被破坏掉了。

我们在检测过程中如果遇到以上的缺陷显示,我们该如何来判断是否为母材缺陷呢?一般最简单直接的方法就是将TOFD扫查架沿垂直于焊缝的方向扫查,最好跨过焊缝,将两侧的母材都进行扫查。如果在母材的TOFD图谱上也有焊缝扫查中出现的类似缺陷,就可以判断为母材缺陷了。在此还要注意一点,有些母材缺陷在不同的扫查方向时,显示的结果是不一致的,如图4和图5。所以在遇到上述问题时,最稳妥的做法是在母材上以不同的方向分别进行扫查,以免误判,最终造成不必要的返修。
