异种钢MT检测案例

小编:爱猫的鼠

异种钢焊接:通俗的来讲,即不同种材质的钢材通过焊接方法熔融在一起的过程成为异种钢焊接。

异种钢焊接接头和同种钢焊接接头有本质差异,主要是熔敷金属与两侧焊接热影响区和母材存在的不均匀性,主要有:

1.化学成分不均匀。这是因为在焊接加热过程中,两侧母材的熔化量,熔敷金属和母材熔化区的成分因“稀释”作用会发生变化。接头区的成分不均匀程度不仅取决于母材、填充金属各自的原始成分,也受焊接工艺的影响,易采用小电流、浅熔深。

2.组织的不均匀性。在焊接热循环的影响下,接头内的各区域组织是不同的,而且在个别区域内还会出现复杂的组织结构。

3.性能的不均匀性。由于组织、成分的变化,代来了性能上的不同,各种变化会呈倍数关系变化,特别是焊缝两侧的热影响区冲击值变化更大,同样高温性能如持久强度、蠕变强度变化也很大。

4.应力场分布不均匀。由于组织、成分的不同,接头的热膨胀系数和导热系数也不同,热膨胀系数不同引起塑性区域不同,残余应力不同;导热系数不同会引起热应力不同。在组织应力和热应力的共同作用下发生叠加后会产生应力峰值,导致接头发生断裂。 总之,对于异种钢焊接接头,其成分、组织、性能和应力场的不均匀是主要特点。

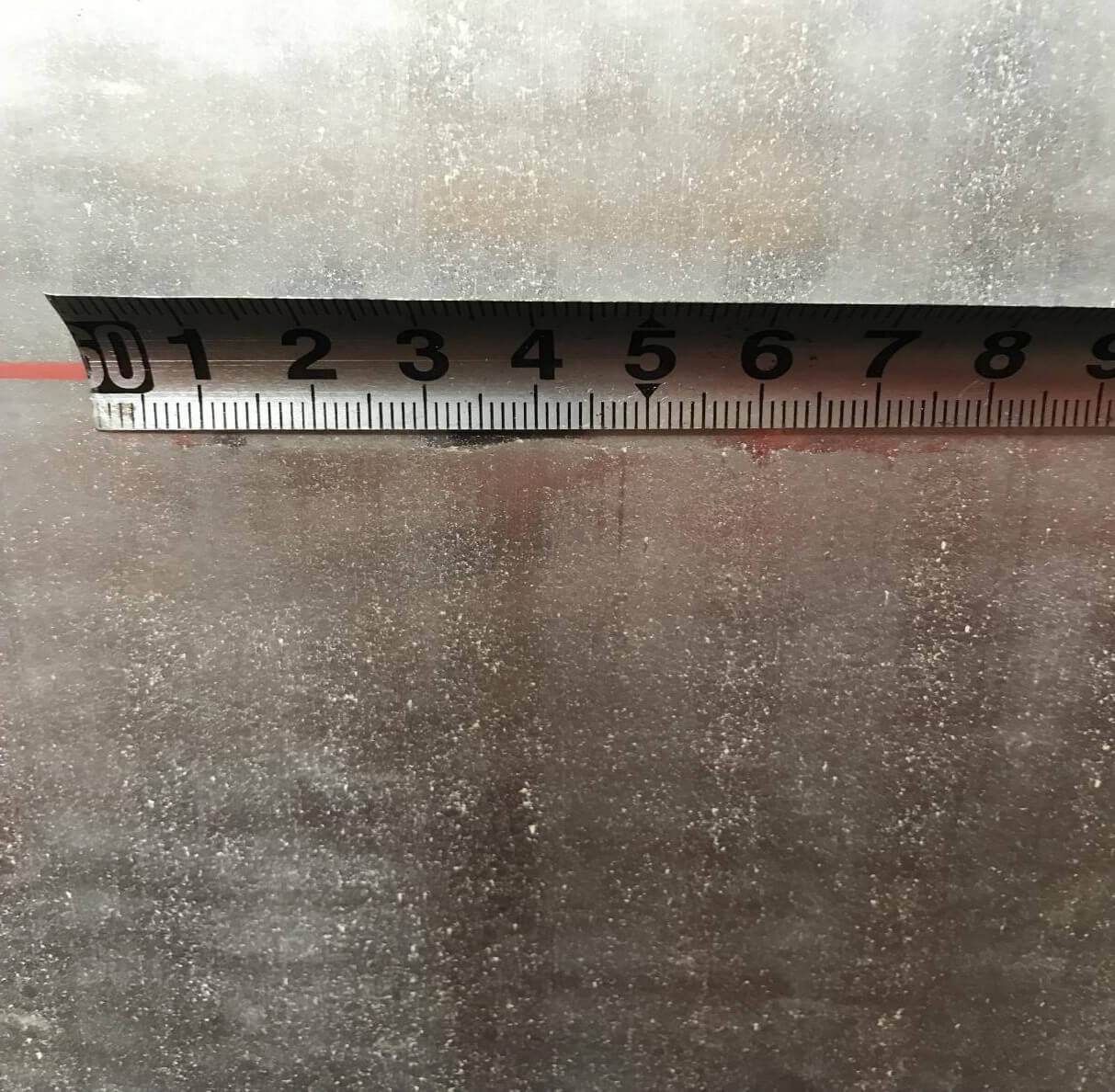

常州某公司的扬克缸检测是我公司众多的项目之一,现场需要常规超声、磁粉检测及TOFD检测。扬克缸本体材质是Q345R,外表面需要电镀硬铬,JNHG公司电镀硬铬广泛用于造纸、冶金、食品、塑料等行业烘缸、辊筒表面防腐及耐磨处理,具有高耐腐蚀性、高硬度、高结合力、高要求表面质量。今该公司有一扬克缸纵缝出现裂纹,返回公司进行处理,经测量发现裂纹800mm,应要求对其进行打磨消除。

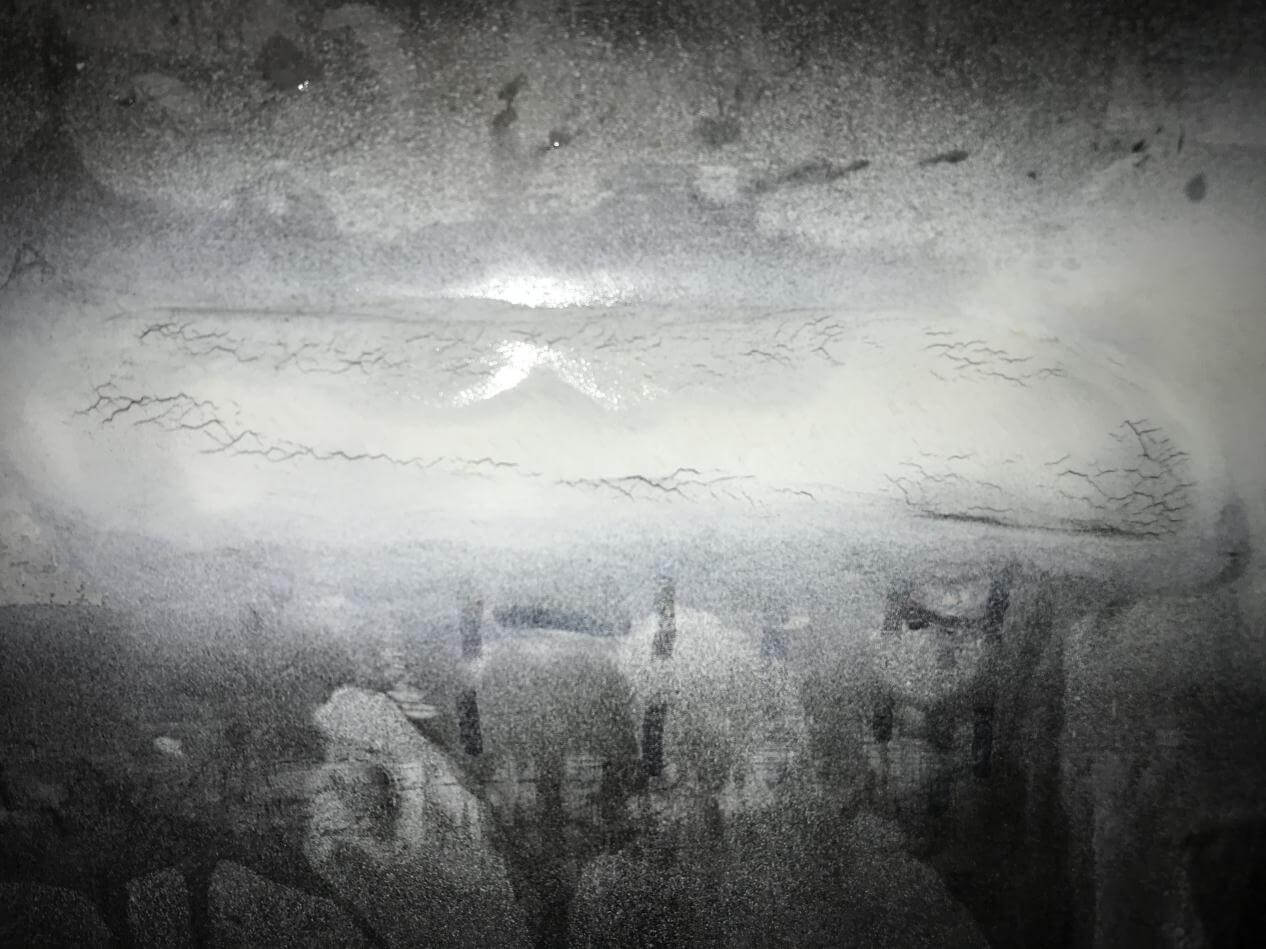

打磨消除后,该厂焊工进行补焊,后我公司检测人员进行MT检测,发现大量裂纹。

这是因为熔点低的材料达到熔化状态时,熔点高的材料仍呈固体状态,这时已经熔化的材料容易渗入过热区的晶界,会造成低熔点材料的流失、合金元素烧损或蒸发,使焊接接头难以焊合。由于焊缝金属的合金成分被稀释,导致产生马氏体组织,引起裂纹。
