2025年初，我公司受某容器制造厂委托开展TOFD检测工作。在对一处厚度为30mm的工件对接焊缝进行检测时，检测图谱上呈现出疑似未熔合的危害性缺陷，这立即引起了检测人员的高度注意。

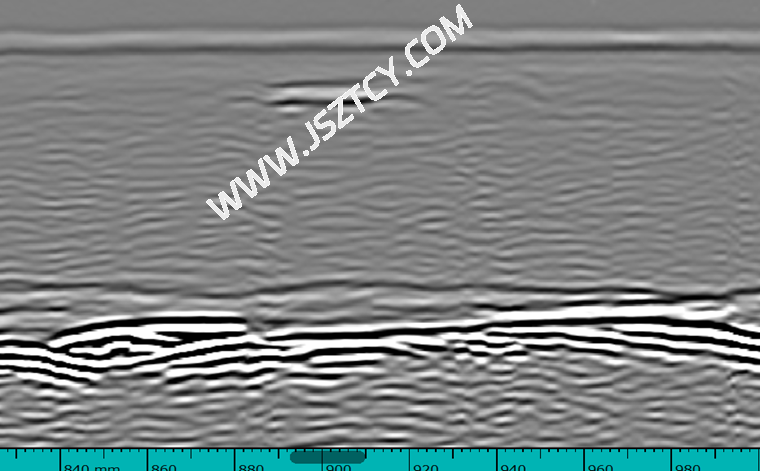

一般而言，在TOFD检测图谱上，具备一定高度的未熔合缺陷有着典型特征：缺陷信号由上下端点的衍射波构成，且两束衍射波相位相反；相较于裂纹缺陷，未熔合在深度方向上多呈现直线或曲线形态，除上下端点信号外，其余杂散干扰信号较少。此次初次扫查的图谱中，异常信号完全契合上述特征，为缺陷初步判定提供了关键依据。（见图1）

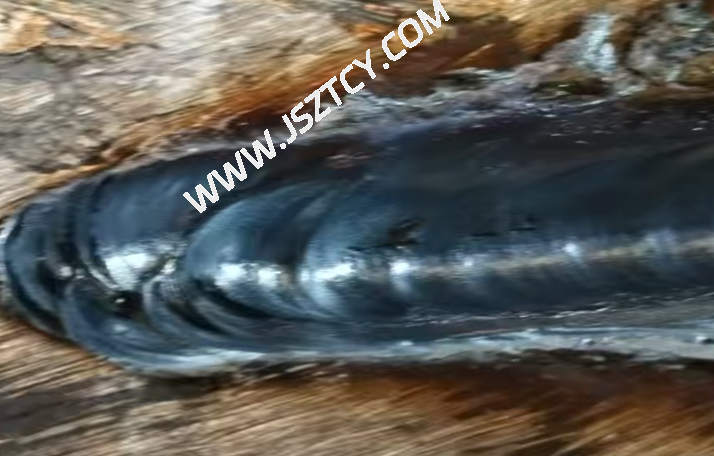

依据NB/T 47013.10-2015标准，此次检测中发现的缺陷被判定为三级不合格，我司检测人员建议需立即采取返修措施。为论证我司检测人员技术评判准确性，业主方对该工件出现缺陷的部位进行了现场刨除处理。经开挖后直观确认，该异常部位确认为未熔合缺陷，与 TOFD 检测结果完全吻合。（见图2）

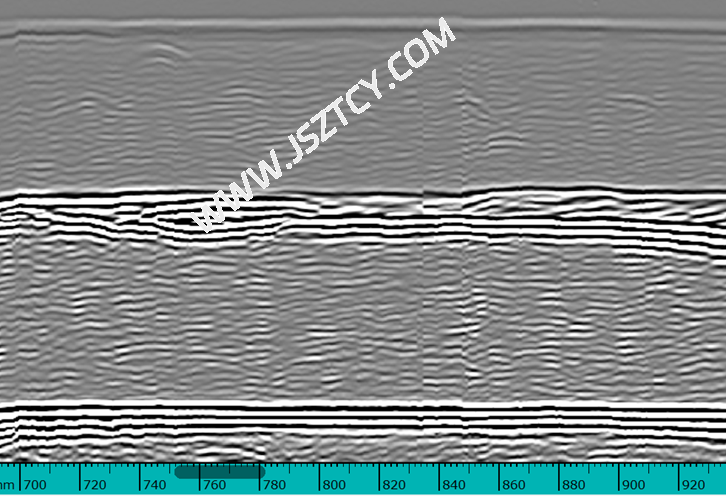

核查确认后，专业焊工团队当场对缺陷部位实施规范化返修作业，严格按照焊接工艺标准完成补焊、打磨等工序。返修工作结束后，检测团队再次对该区域进行 TOFD 复检，复检图谱显示无任何明显超标缺陷信号，工件各项指标均符合质量标准，最终判定为合格。（见图3）
此次未熔合缺陷的精准检测与闭环处理，既彰显了 TOFD 无损检测技术在工业缺陷识别中的精准性与可靠性，也体现了我公司无损检测技术的专业。全流程严格遵循行业标准，从缺陷初判、现场核查到返修复检的闭环管控，有效消除了设备运行潜在风险，为客户提供了可靠的质量保障，赢得了业主方的高度认可。
