在某化工厂换热器管束ECT检测时发现管束中间位置出现类似缺陷的非相关显示信号,如图1所示,与样管人工缺陷图谱(图2)相比较,其相位角与D90相位不相符,未出现相位角度数值、8字型,与差分通道相比较非常相似,与绝对通道相比较有区别,经IRIS检测(图3)后发现管束中间位置有变形。

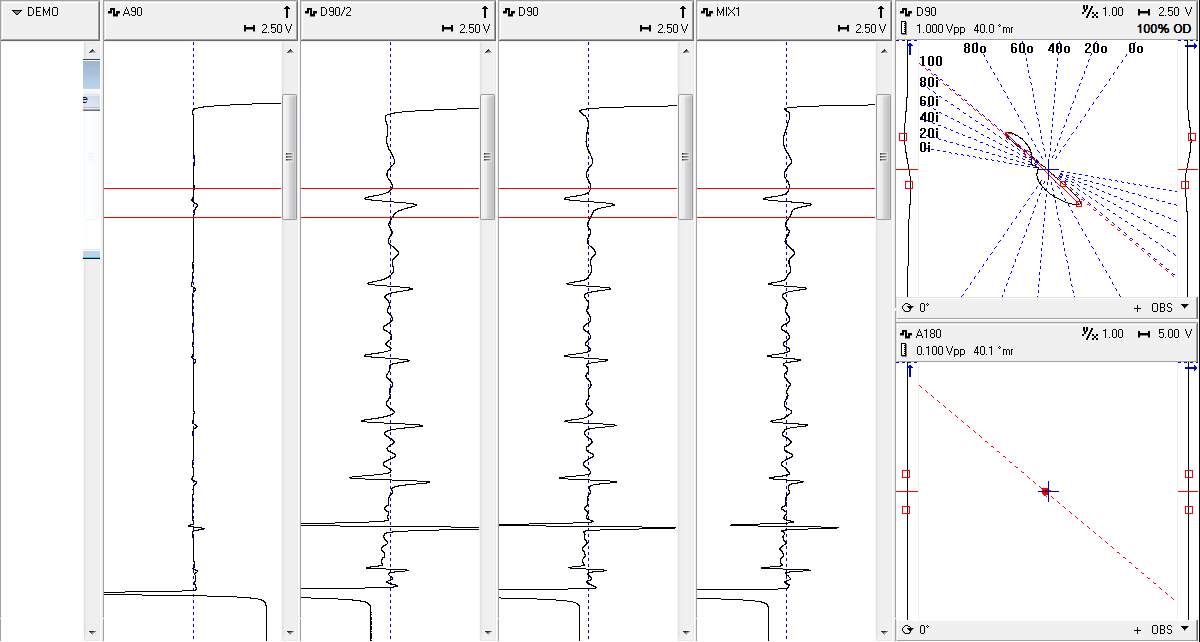

图1:ECT检测管束非相关显示图谱

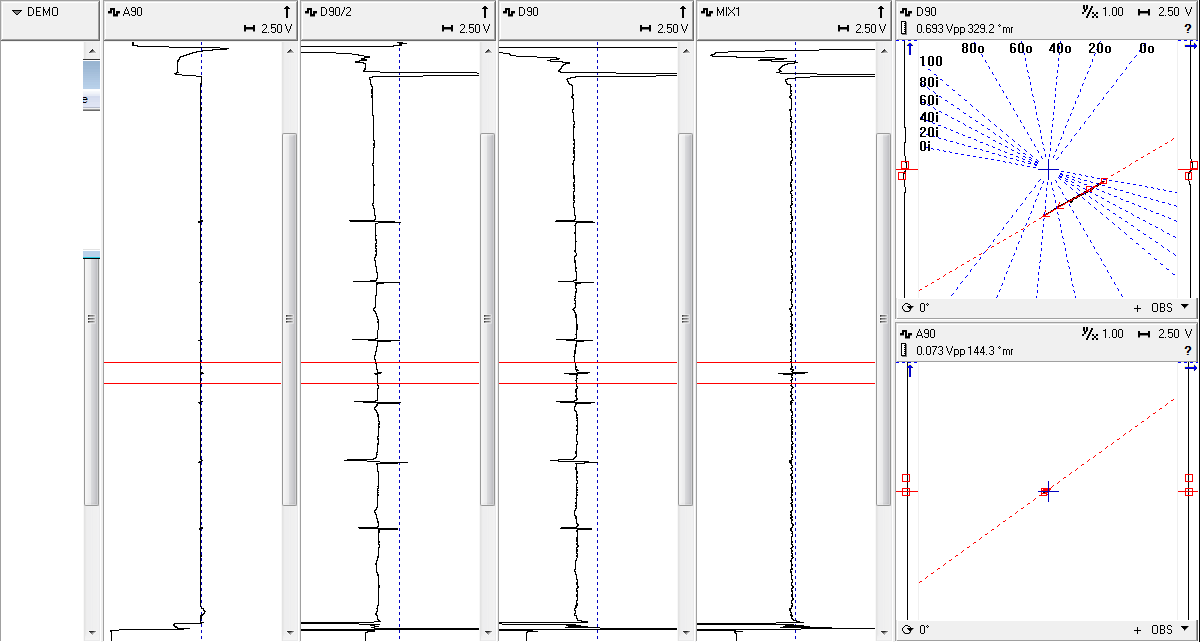

图2:ECT检测样管人工缺陷图谱

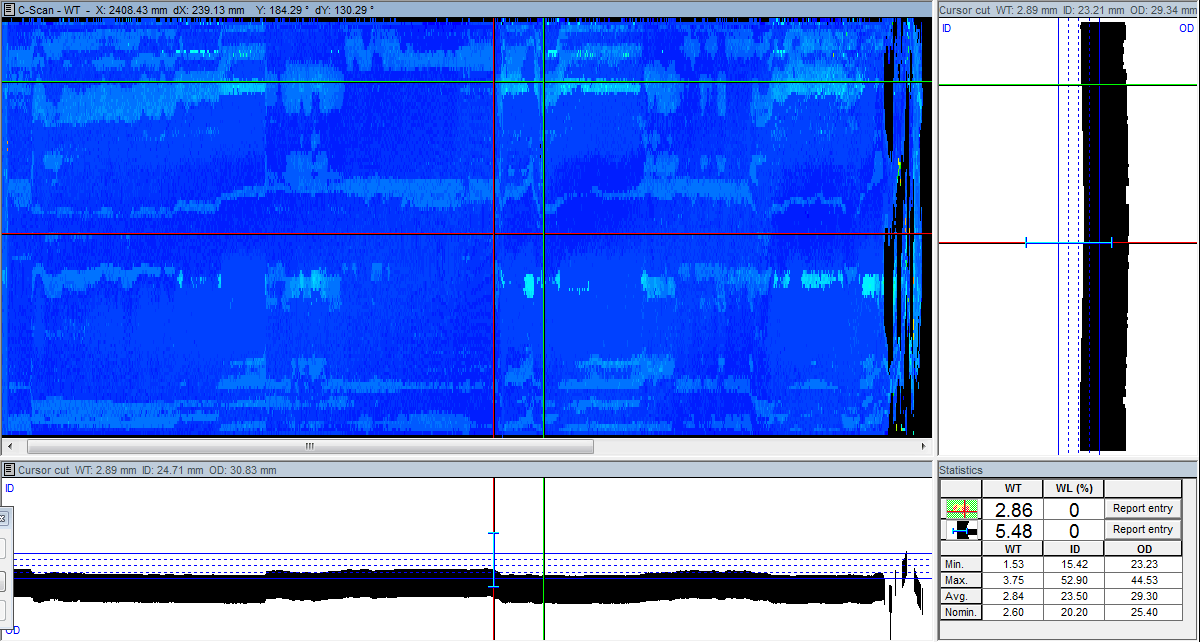

图3:IRIS检测管束变形图谱

在ECT检测过程中如发现信号显示时,应针对该管束进行多次重复检测,如果多次检测信号显示的位置、幅值均没有明显变化,再用IRIS验证是否是管束变形引起信号显示。必要时还可以采用内窥镜检测,以确认是否为管束内壁附着的金属物等引起的非相关显示。
