PA与TOFD方法互补，共筑焊接质量防线

2026年8月，我司接受某容器制造厂委托，对一台在制设备实施TOFD检测。被检工件厚度为105 mm，结构形式类似角接接头，采用埋弧焊接。

初检采用TOFD检测，工艺依据NB/T 47013.10-2015制定，按三分区扫查策略配置三组TOFD探头，具体参数如下：

1、第一分区：5MHz、Φ6mm、70°、PCS=77mm；

2、第二分区：5MHz、Φ6mm、60°、PCS=170mm；

3、第三分区：2.25MHz、Φ10mm、45°、PCS=182mm。

按既定工艺扫查过程中，某位置出现一组异常显示，图1为该位置第三分区的检测图谱。

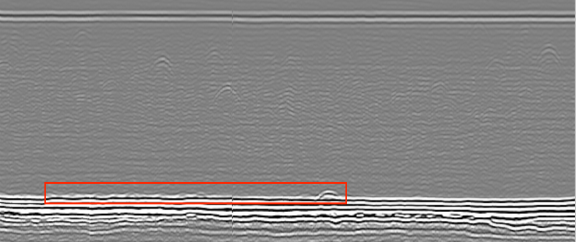

图1：异常显示部位TOFD图谱

第三分区TOFD图谱显示：标红处底面反射波不连续，局部伴有上端点衍射信号，且无明显底波下沉；测得该显示上端点深度为102 mm，具备下表面开口缺陷的图谱特征。

对该位置内壁进行MT检测，发现裂纹显示，结果见图2。

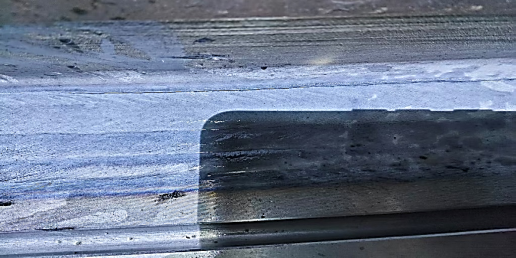

图2：MT检测照片

受该焊缝结构限制，其内部为不等厚斜面，该处裂纹显示在TOFD图谱上被底波遮挡，无法通过TOFD准确测量裂纹深度。为此采用PA进行辅助检测，结果见图3。

受该焊缝结构限制，其内部为不等厚斜面，该处裂纹显示在TOFD图谱上被底波遮挡，无法通过TOFD准确测量裂纹深度。为此采用PA进行辅助检测，结果见图3。

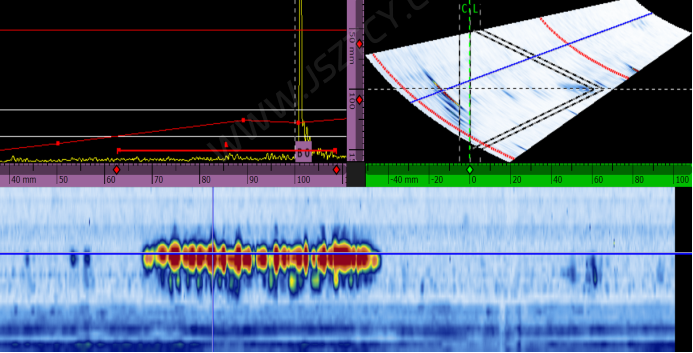

图3：PA检测结果图

PA检测图谱显示：此处裂纹深度约99 mm，自身高度约6 mm。

综上，对于厚板非平板对接焊缝，TOFD检测存在一定盲区，特定位置缺陷的测量误差也较大，需借助UT、PA等检测方法对该区域进行辅助检测，以确保焊接质量。
