厚度5 mm左右的中薄规格不锈钢板，常用材质为304、316L，兼具耐蚀性好、强度适中、易于加工成形等特点，广泛应用于化工、环保、换热设备、槽体、输送构件及压力容器内衬等场景。此类板材的常见缺陷主要有以下两类：
1、制造过程中产生的缺陷：内部分层（夹层）。主要源于铸坯中的夹杂与疏松，经轧制延展后形成平行于板面的层状弱界面。薄板分层发生率虽低于厚板，但风险仍不容忽视；在成形及振动载荷作用下，缺陷易发生扩展。
2、使用过程中产生的缺陷：设备运行中受振动与交变应力作用，易产生表面裂纹；在腐蚀环境下还会产生点蚀、晶间腐蚀等缺陷。
受近场盲区及不锈钢材料晶粒粗大等因素影响，常规超声检测对上述缺陷的检出效果较差。为此，采用相控阵超声方法对5 mm厚的316L不锈钢板材开展缺陷检测试验，具体如下。
一、对比试块的设计
试块材质为316L，规格150 mm×150 mm，厚度5 mm：
试块上设计3个Φ5 mm平底孔，深度取板厚的1/4、1/2、3/4，即1.25 mm、2.5 mm、3.75 mm，用于分层检测的时基与灵敏度校准；
1处模拟裂纹刻槽：长10 mm×宽0.2 mm×深0.2 mm，用于裂纹检测工艺验证，详见图1。

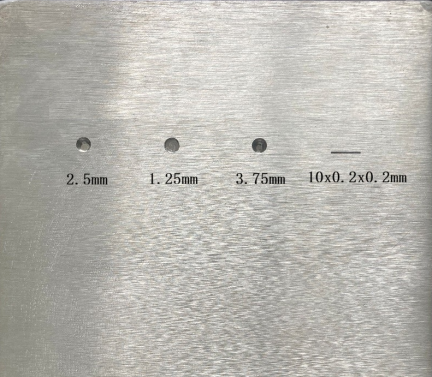

图1：对比试块图
二、设备及检测工艺
1、检测仪器：奥林巴斯OmniScan-MX2-32-128相控阵检测仪，配两套探头与楔块组合；
2、表面裂纹检测：5L16-0.6×10探头配SB49-N55S横波楔块，采用横波扇扫，一次波检测外壁裂纹、二次波检测内壁裂纹；
3、内部分层检测：10L64-0.7×8探头配0°纵波楔块，采用纵波线扫，针对平行于板面的分层缺陷进行扫查。
三、检测试验结果
1、表面刻槽（模拟裂纹类缺陷）：将探头置于刻槽面的背面，采用一次波检测，模拟外壁裂纹工况，结果见图2。

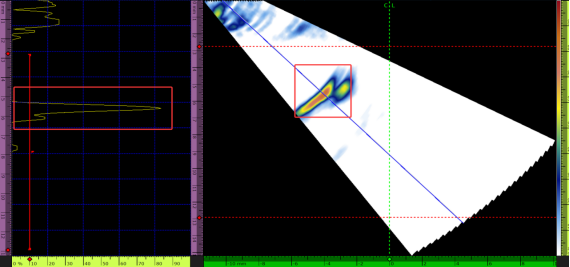

图2：一次波检测外壁表面刻槽结果图
将探头直接置于刻槽面，采用二次波检测，模拟内壁裂纹的检测工况，检测结果见图3。

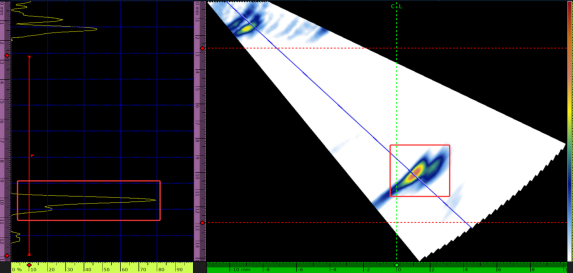

图3：二次波检测内壁表面刻槽结果图
2、3个平底孔（模拟内部分层类缺陷）：将探头置于平底孔所在面的背面，结果见图4。

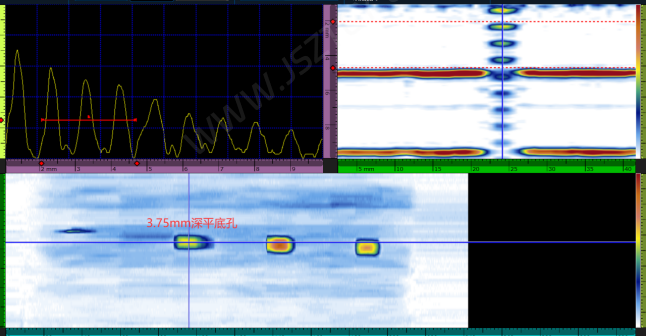

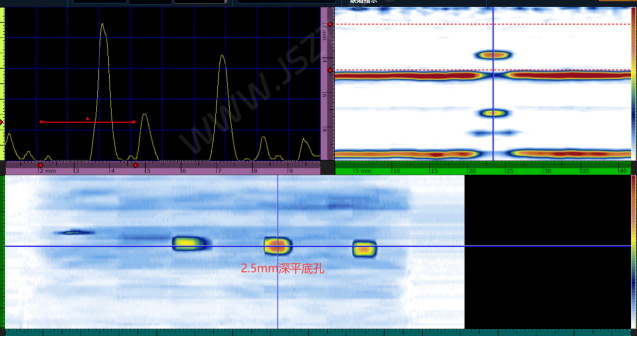

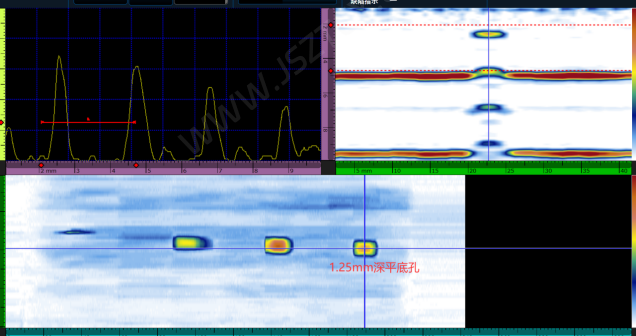

图4：3个平底孔检测结果图
四、结语
采用相控阵超声技术，借助对比试块完成既定工艺验证：刻槽与平底孔均获得稳定成像信号，实现了5 mm厚316L不锈钢板表面裂纹与内部分层的有效检测，解决了奥氏体薄板检测难题，为设备母材质量控制提供了技术手段。该工艺对化工冷却设备同类薄板构件具有借鉴意义。
