旋转超声检测技术

编辑：爱猫的鼠

IRIS是一个英文缩写，即内置旋转超声（IRIS）检测技术是检测管式换热器的最新方法之一，这种方法基于脉冲回波检测法，超声波换能器激发一个高频脉冲在水中产生超声波，一个反射镜将超声波反射成沿管子内径径向入射的波束，在管子内外表面都会反射回来一个回波，内表面回波与外表面回波的时间和波幅经系统数字化处理后，通过计算就可以得到管子内径、外径和壁厚信息。

管式换热器由于管子成管束状与管板固定，因此很难直接通过目视来检测管子的内外表面，在役检测中一般只能通过内窥镜和涡流测厚技术来检测，但内窥镜一般只能观察到管子内表面状况，会受到管子内表面洁净程度的影响，管子外壁或内部缺陷无法检测；涡流检测技术结果受管子材质差异、缺陷形状等因素影响较大；对于常见的造成换热器管失效的腐蚀缺陷，IRIS 的图像显示和基于超声测厚技术的绝对精度都大大优于涡流检测。

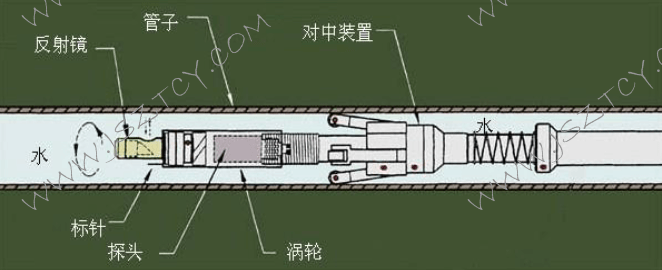

反射镜连接着水涡轮，水泵产生的高压力水使水涡轮360°持续旋转，每旋转一周就可以检测一整圈管子壁厚，探头持续拉出，超声波以螺旋形式扫描管壁每一点的壁厚，就可以了解整根管子的壁厚情况。

IRIS检测可以认为是水浸超声的一种。IRIS可以检测铁磁性、非铁磁性、非金属材料等所有超声波可以传播的材料，因此不受材料电导率或磁导率的影响，能精确测量管子的内径及壁厚，能提供管子腐蚀减薄的准确位置，能实时显示管子横截面图(B扫描)、管壁展开图（C扫描），以及管子纵向截面图(D扫描)。

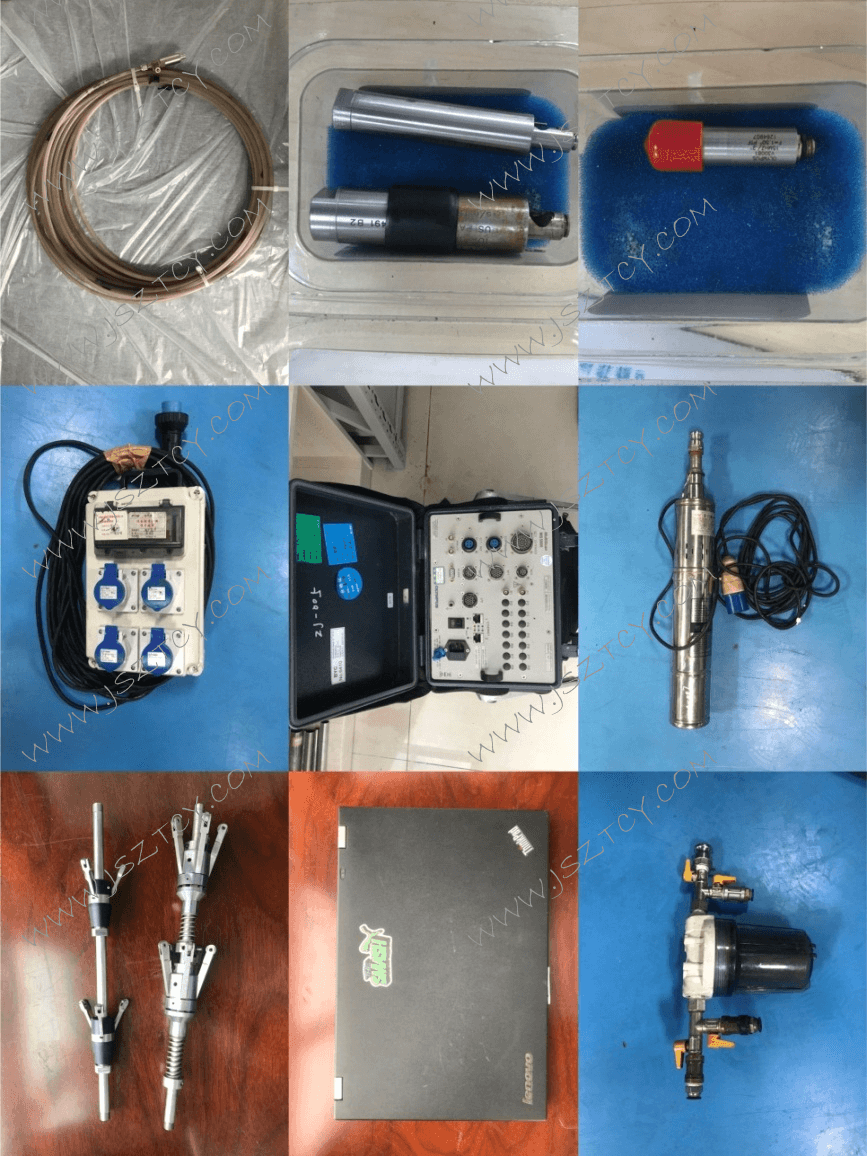

我公司使用的IRIS检测设备，主要包括：检测主机MS5800,电脑，水泵，探头线，探头，涡轮，支撑架，过滤器，电源箱等。其中，探头分为10M，15M，20M，壁厚在1~5mm使用15M探头，5mm以上推荐使用10M探头，小于1mm推荐使用20M探头；涡轮分为φ12和φ16两种，推荐优先使用大涡轮。
