常州某制造厂在制焊缝焊接中开裂原因分析

小编：辉

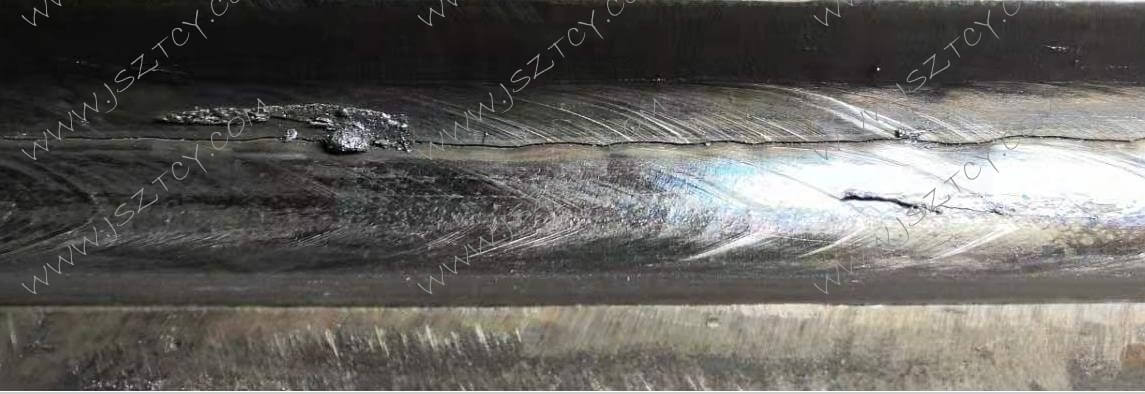

今日，我司在某制造厂做TOFD检测时，在等待期间，发现某在制端盖封板焊接途中有疑似裂纹，如图1所示：

图1、初始疑似裂纹

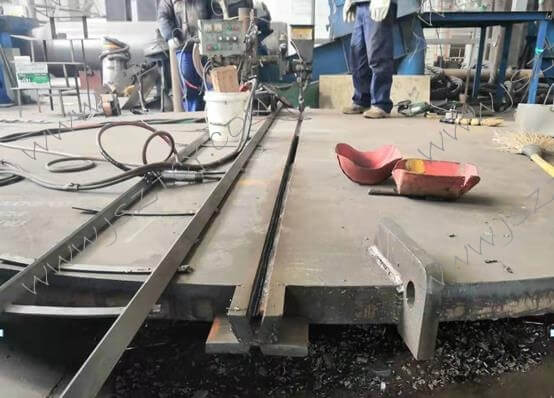

此封板为烘缸端面盖板，材质为Q345R，厚度T=93mm，采用双U型坡口，双面焊接，发现时封板焊缝的一面已焊接完成，并已翻面和清根，进行了第一道焊接，在此情况下发现明显裂纹。此时情况如图2所示：

图2，盖板焊接情况

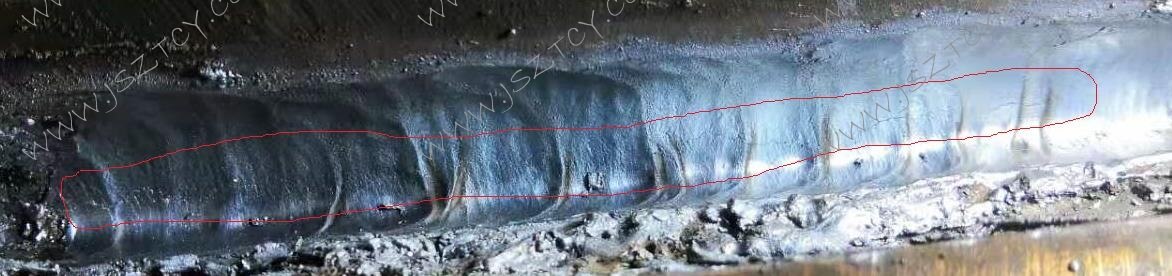

对于此发现，我司即刻通知焊接人员进行修磨确认，打磨后发现整条焊缝全部开裂，如图3所示：

图3、裂纹

对于此裂纹的产生原因，我司进行了现场分析，由于当天气温较低为-1°~6°，而此焊缝为前夜完成的另一面焊接，当时车间温度应在-1°~2°，现场焊接人员采用烤枪进行预热，用点温枪在坡口处确认预热温度，虽然表面温度已达到要求，但是内里温度未达到要求温度，板焊缝整体各部温度分布不均。在第二天早上对另一面进行焊接时，依然存在焊缝内部预热不足的问题，导致焊缝整体开裂。

由此可见，在冬天气温较低时，焊接厚板尤其需要注意焊接前的预热，以及焊后的缓冷，尤其在双面焊对另一面进行焊接时，应在充分预热后在进行清根和焊接。
